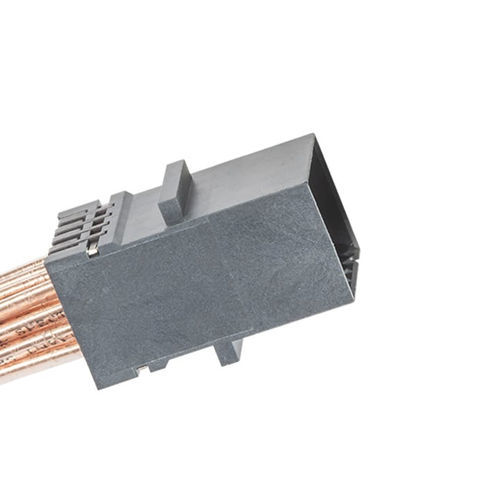

データ用電力ケーブル Paladin® HD2

シールドペア　マルチペア

Paladin® HD 相互接続システムは、112 Gb/s から 224 Gb/s までの世界最高クラスの帯域幅と業界トップクラスの高密度化を実現し、1 RU のスペース内に最大 144 組の差動ペアを直交配置でサポートします。 Paladin® HDは、個別に組み立てられ、個別にシールドされた差動ペアで構成される平衡ペア構造を採用し、革新的なハイブリッド基板取り付け方式により、密度と電気的性能を最大化しています。 Paladin® HD は、バックプレーン、直交、基板-ケーブル、ケーブル-ケーブルのトポロジーを含む、あらゆるシステムアーキテクチャに対応しています。Paladin® HD 独自の嵌合インターフェースにより、次世代システムにとって極めて重要な、嵌合解除状態でも一貫した性能が維持されます。 224 Gb/sのデータレートをサポートする業界トップクラスのSI性能 最大性能を実現する26 AWGまでのワイヤサイズから、密度を最大化する32 AWGまでの幅広いアプリケーションに対応 信号数を最大化し、気流の制限を最小限に抑える卓越した密度 1.00 mmのコネクタ離脱距離におけるインピーダンス制御 Paladin® HDとの下位互換性により、直接アップグレードが可能 特長 224 Gb/sにおける世界最高クラスのSI性能 224 Gb/sにおける業界トップクラスの高密度 あらゆるシステムアーキテクチャに対応。ケーブルは他の224 Gb/sインターフェースにも接続可能 対称型嵌合インターフェース 各差動ペア内で機械的に整合され、電気的にバランスが取れた信号 独自の45°差動ペアインターフェース 67 GHzまでの線形伝送 Paladin® HDとの嵌合互換性 メリット 高性能かつ高密度なアプリケーション向けに、チャネル性能とケーブル到達距離を最大化 1RUのラックスペース内に144の差動ペアを直交配置し、空気の流れを確保
