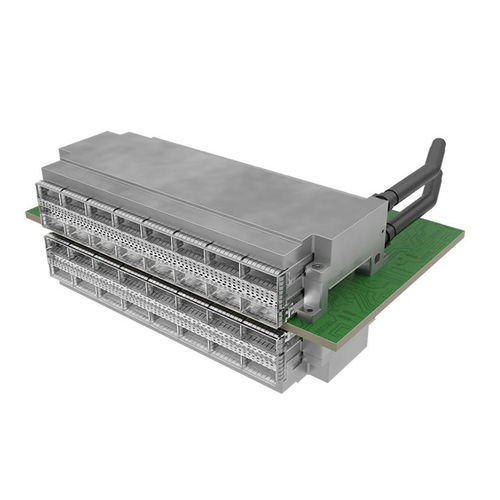

液冷式冷却プレート OSFP-RHS

アンフェノールの革新的な単一コンポーネント設計は、エンジニアリングの専門知識を活かし、ポートの熱効率と信頼性を最適化することで、MSA要件を満たすとともに、お客様に対してシームレスなワンステッププレス組立を実現します。 OSFP 1×Nおよび2×N RHSケージは、上段と下段のコールドプレートが一体化されており、ベルリー・トゥ・ベルリー互換のネジ締め機構を備えているため、シンプルで信頼性の高い設置方法を実現します。連結された積層ケージ上に直列に接続された16ポート全体で、2枚のコールドプレートが効率的に熱を管理します。 高出力モジュールの放熱 ワンステップでのケージおよびコールドプレートのプレス組立 1つの入出力ポートにより、システムの配線複雑さと接続数を最小限に抑制 ポートごとに独立したバネ式モジュール接点 OSFP、MSA、RoHSに準拠 特長 冷却能力：モジュールあたり40 W以上 ホットプラグ対応アプリケーションにおいて、信頼性が高く一貫した熱性能を発揮 単一の流入口/流出口設計 ポートごとに独立したスプリング式モジュール接点 OSFP、MSA、RoHS規格に準拠 ワンステップでのケージおよびコールドプレートの圧着組み立て 複数の認定ベンダーから入手可能な気密シール型コールドプレート 流体圧力が挿入・抜去力に影響を与えない メリット 効率的な熱管理により、モジュールの安定した動作を確保 ホットプラグ時においても性能と信頼性を維持 配線経路の複雑さと接続数を削減し、システム設計を簡素化 各ポートの接点安定性と信頼性を向上 業界規格および規制への準拠を保証 組み立て工程の合理化により、製造時間とコストを削減 ベンダーの柔軟性により、サプライチェーンの回復力とコスト最適化を支援 追加の機械的ストレスを伴わずに、容易な挿入・抜去が可能
