金属用切断システム Mach 300 series

複合素材用板金用シ－ト

製品概要

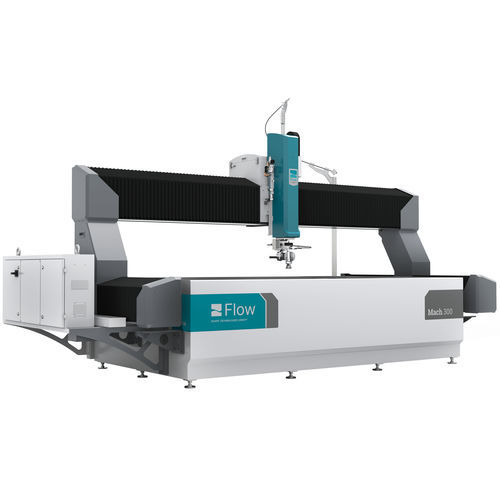

Mach 300 は純水および研磨剤を用いるアブレイシブ加工の両方に対応する、2D 切断向けのコンパクトなウォータージェット切断システムです。Flow の切断技術を省スペース設計に統合し、さまざまな素材加工に対応できる構成を提供します。

主な特徴

• 生産対応設計：大量生産の切断ワークフローに対応。Dynamic Waterjet® により、従来の研磨剤方式と比べて速度と精度を向上させます。
• 専用設計の構造：オールインワンのスチールフレームと最適配置されたコンポーネントで安定した切断性能と簡易な据付を実現。
• 移動式オペレータステーション：ロールアラウンド式のポータブルコンソールにより、作業者は最適な場所で操作・監視が可能です。
• 標準の安全・サポート：安全ライトカーテン標準装備。Flow 認定技術者、部品、トレーニングおよびサポートプログラムを提供します。

適用材料・用途
樹脂、複合材、ガスケット、ゴム、発泡体、アルミ、鋼材およびその他金属類の切断に対応（ヘッド構成および研磨材に依存）。ピュア水とアブレイシブの切替は最小限の工具交換で行えます。

モデル（テーブルサイズ）

• Mach 300 2015 — 加工エリア: 6'-6" x 5' [2 m x 1.5 m]
• Mach 300 3015 — 加工エリア: 10' x 5' [3 m x 1.5 m]

主要オプション

• カッティングヘッド技術：Pure Waterjet — 柔らかい材料向けの細い純水ジェット；Standard Waterjet — ガーネットを用いるアブレイシブ方式で硬質材料の切断に対応；Dynamic Waterjet® — Standard Waterjet と比較して最大で3倍の速度と高精度。
• ポンプ技術：HyPlex® Prime（60,000 psi [4,150 bar]）；MotoJet®（60,000 psi [4,150 bar]）；MotoJet® X（60,000 psi [4,150 bar]）；HyperJet®（最大94,000 psi [6,500 bar]、連続運転圧力は87,000 psi [6,000 bar]まで）。
• ソフトウェア：FlowMaster（FlowCut、FlowPath、FlowNest）— 2D 切断用；FlowXpert（FlowXpert Infinity、FlowCut、FlowNest）— 2D/3D プログラミング・ネスティング用。
• サービス：保守契約、交換部品、トレーニング、オンサイトサポートプログラムにより稼働率と性能を維持します。

一般仕様
早送り最大速度: 472 in/min [11.9 m/min]
位置決め精度: ± 0.001 in [± 0.025 mm]
繰返し精度: ± 0.001 in [± 0.025 mm]
Z軸ストローク: 12 in [305 mm]
加工エリア: Mach 300 2015: 6'-6" x 5' [2 m x 1.5 m]；Mach 300 3015: 10' x 5' [3 m x 1.5 m]
加速度: 0.075 g
ボールバー真円度: ± 0.003 in [± 0.0762 mm]

特長 / 技術仕様

• 早送り最大速度: 472 in/min [11.9 m/min]
• 位置決め精度: ± 0.001 in [± 0.025 mm]
• 繰返し精度: ± 0.001 in [± 0.025 mm]
• Z軸ストローク: 12 in [305 mm]
• 加工エリア: Mach 300 2015 — 6'-6" x 5' [2 m x 1.5 m]；Mach 300 3015 — 10' x 5' [3 m x 1.5 m]
• 加速度: 0.075 g
• ボールバー真円度: ± 0.003 in [± 0.0762 mm]
• ヘッドオプション: Pure Waterjet、Standard Waterjet（アブレイシブ）、Dynamic Waterjet®
• ポンプオプション: HyPlex® Prime、MotoJet®、MotoJet® X、HyperJet®
• ソフトウェア: FlowMaster、FlowXpert
