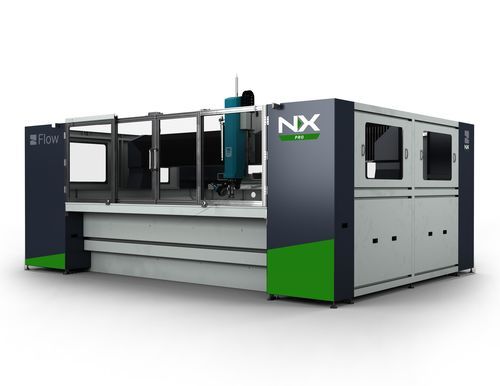

研磨式ウォーター ジェット切断機 NX Pro series

プログラミングソフト付大型自動

概要
NX Proは、稼働率の向上と運用コスト低減を目的に設計された産業用ウォータージェット（高圧水射流）切断システムです。業界初の全自動研磨材リサイクル、密閉切断室、低消費電力のNX Pump Technology、および直感的なプログラミングとリアルタイムシミュレーションを備えた最新ソフトウェアを統合しています。研磨材は手動操作なしで回収・再利用され、現場での連続生産に適しています。

主な特徴

• スマートコンテインメントシステム — 完全密閉の切断室により騒音と飛散を抑制し、LED照明、パノラマ窓、スライドドアで作業者の視認性とアクセスを向上します。
• 研磨材リサイクル — 全自動の研磨材回収により研磨材の使用量と廃棄量を最大50%削減し、消耗品および廃棄処理コストを低減します。
• 効率重視の設計 — 可変周波数駆動を備えたNX Pump Technologyによりエネルギー消費を低減（稼働条件により10–30%の節約）、耐久性の高い部品でメンテナンス間隔を延長します。
• 自動研磨材除去 — 工場エアを利用してモーターや手動搬送を使わずに消費済み研磨材を連続抽出します。
• 切断ヘッドの選択肢 — Standard Waterjet（硬質材料向けガーネット研磨材）；Dynamic Waterjet®（高速・高精度）；Dynamic Waterjet® XD（複合角用の高精度5軸動作、Compassソフトとの組合せで高い柔軟性を実現）。

NX Proシリーズのサイズ

• NX Pro 2020 — 作業領域：2 m x 2 m
• NX Pro 3020 — 作業領域：3.05 m x 2 m
• NX Pro 4020 — 作業領域：4 m x 2 m
• NX Pro 4040 — 作業領域：4 m x 4 m

一般仕様（メートル法）
最大早送り速度：17.8 m/min
直線位置精度：± 0.0127 mm
繰返し精度：± 0.02 mm
Z軸ストローク：305 mm、610 mm
作業領域：NX Pro 2020：2 m x 2 m；NX Pro 3020：3.05 m x 2 m；NX Pro 4020：4 m x 2 m；NX Pro 4040：4 m x 4 m
加速度：0.1 g
ボールバー円形度：± 0.0635 mm

一般仕様（インチ系）
最大早送り速度：700 in/min
直線位置精度：± 0.0005 in
繰返し精度：± 0.0008 in
Z軸ストローク：12 in、24 in
作業領域：NX Pro 2020：6'-6" x 6'-6"；NX Pro 3020：10'-0" x 6'-6"；NX Pro 4020：13'-1" x 6'-6"；NX Pro 4040：13'-1" x 13'-1"
加速度：0.1 g
ボールバー円形度：± 0.0025 in

技術仕様

• 最大早送り速度：17.8 m/min (700 in/min)
• 直線位置精度：± 0.0127 mm (± 0.0005 in)
• 繰返し精度：± 0.02 mm (± 0.0008 in)
• Z軸ストローク：305 mm、610 mm (12 in、24 in)
• 作業領域オプション：2 m x 2 m；3.05 m x 2 m；4 m x 2 m；4 m x 4 m
• 加速度：0.1 g
• ボールバー円形度：± 0.0635 mm (± 0.0025 in)
• 研磨材リサイクルにより研磨材の使用・廃棄量を最大50%削減
• NX Pump Technologyにより運用条件に応じて10–30%の省エネを実現
