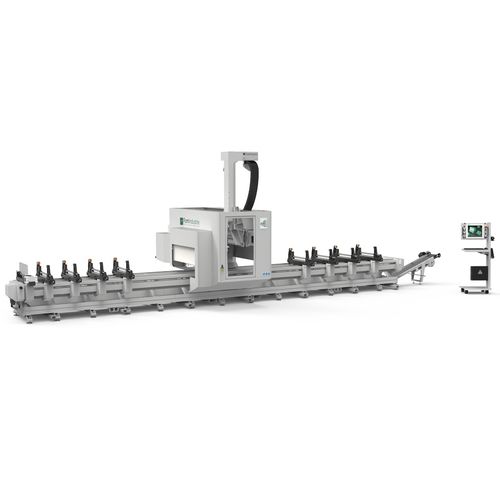

4軸マシニングセンタ AXEL 4

縦型スチール用アルミニウム用

概要
AXEL 4 は、アルミニウムおよび鋼のプロファイルの穴あけ・フライス加工向けに設計された4軸CNC加工センターです。大断面プロファイルの加工に対応する構造で、22 kW、最大24,000 rpm の電動スピンドル（HSK E63、液体冷却）により大きな切削取り代と高速加工を可能にします。

統合ソフトウェア

• FSTCam4：押出アルミ部材向けの包括的なCAMパッケージ。設計、機械への投入準備、作業リスト、実行を単一環境で管理し、高度な加工戦略でサイクル時間を最適化し部品品質を確保します。

主な特徴

• アルミおよび鋼プロファイルの穴あけ・フライス加工用、4軸制御のCNC加工センター。
• 電動スピンドル：22 kW、最大24,000 rpm、HSK E63、液体冷却で重負荷加工に対応。
• 14°のアンダーカット加工が可能な超コンパクトヘッド。
• ヘッド搭載の15ポジション工具マガジンで柔軟な工具管理。
• ワークの位置決めと締め付けに便利な引込式空気式ストップ。
• 独立制御可能なバイス：小型で再位置決めを減らし、加工近傍での剛性の高いクランプを実現。工具不要での顎・パッドの迅速調整。
• 大断面プロファイルの高切削取り代・高速加工に最適化。

ドキュメント

• 製品仕様書（PDF）
• 製品パンフレット（PDF）
• ソフトウェアカタログ（PDF）

注意
画像はイメージです。メーカーは技術的または商業的理由により、仕様や構成を予告なく変更する権利を有します。

仕様

• 軸数：4軸制御
• 電動スピンドル出力：22 kW
• 電動スピンドル速度：最大24,000 rpm
• スピンドル取り付け：HSK E63
• スピンドル冷却：液体冷却
• 工具マガジン：ヘッド上に15ポジション
• ヘッド：超コンパクト、14°アンダーカット対応
• ワーク保持：引込式空気式ストップ；独立制御のバイス、工具不要での顎/パッド調整
• 加工材：アルミおよび鋼プロファイル、大断面に適合
• ソフトウェア：FSTCam4 統合
