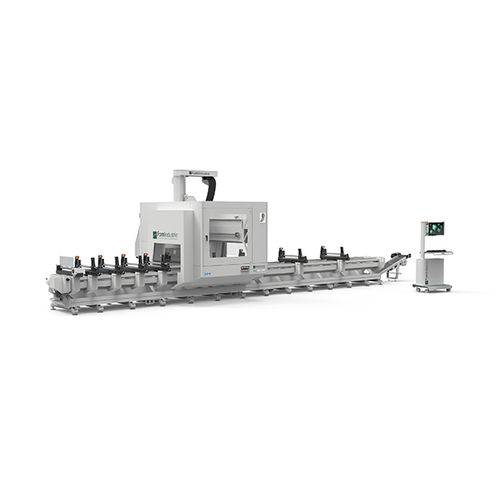

5軸マシニングセンタ AXEL 5

横型スチール用アルミニウム用

概要
AXEL 5 はアルミニウムおよび鋼材のプロファイルの穴あけ・フライス加工用に設計された5軸加工センタです。高出力の主軸とコンパクトなヘッド、ヘッド搭載の工具マガジンを組み合わせ、高い切削取り代と小〜中ロットの柔軟な生産を可能にします。

統合ソフトウェア
FSTCam4 は押出しアルミ部品向けの統合CAMパッケージで、設計、段取り、作業リスト、実行を一つの環境で管理し、高度な加工戦略によりサイクルタイムの最適化と部品品質の確保を支援します。

主な特徴

• 主軸：22 kW、24,000 rpm、HSK E63、液体冷却
• ヘッド：14°のアンダーカット加工が可能な超コンパクト設計
• ヘッド搭載工具マガジン：20ポジション
• ヘッドに収容可能な最大ブレード/工具径：Ø500
• スライディング式の空圧リトラクタブルストップ
• 治具（バイス）：制御された独立位置決め、工具不要でのジョー・パッド位置調整
• ワークテーブルの迅速な構成変更に対応；ペンデュラム加工および多品種並列加工に対応

ドキュメントとリソース

• 製品仕様シートおよび製品パンフレットが利用可能
• FSTCam4 のソフトウェアカタログとドキュメント

互換性とデジタル化

• CARL コンフィグレータや LOLA ソリューションなど、FOM のデジタルツールとの互換性
• オプションとして Industry 4.0 対応の表示

技術仕様

• 制御軸数：5
• 主軸出力：22 kW
• 主軸回転数：24,000 rpm
• 主軸インターフェース：HSK E63
• 主軸冷却：液体冷却
• 工具マガジン：20ポジション（ヘッド搭載）
• 最大ブレード/工具径（ヘッド）：Ø500
• ヘッド：超コンパクト、14°アンダーカット可能
• ストップ：スライディング式空圧リトラクタブルストップ
• バイス：制御された独立位置決め、工具不要での調整
• 被加工材：アルミニウムおよび鋼のプロファイル
• ソフトウェア：FSTCam4 統合CAM
• 生産モード：ペンデュラム加工、マルチピースおよびペンデュラム加工
