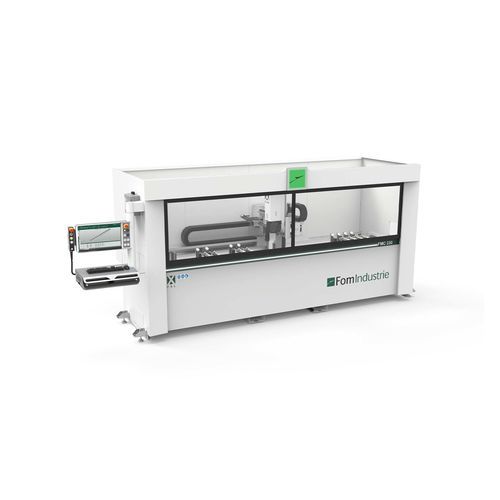

4軸マシニングセンタ FMC 230

縦型スチール用アルミニウム用

概要
FMC SERIE DUE（例：FMC 230）は、アルミおよび鋼製プロファイルの穴あけ・フライス加工用に設計された4軸マシニングセンタです。標準で10ポジションの自動工具マガジン、工具不要のバイス調整機構、視認性の高いフルカバー保護筐体を備えています。FOM INDUSTRIEの特許技術であるX FLOW（潤滑ノズルの動的配向）やX PAL（Positioning Assistant Led）を装備可能で、潤滑やバーの位置決めを最適化します。

主な特長

• プロファイル加工向けの4軸制御（穴あけ・フライス）
• 最大10本収納の固定式工具マガジン（標準）
• 工具不要のバイス調整で段取り時間を短縮
• 5 kW電動主軸（剛性タップ用ソフトモジュールあり）
• X FLOW：潤滑ノズルの動的配向（FOM INDUSTRIE特許）
• X PAL：多機能LEDポジショニングアシスト（FOM INDUSTRIE特許）
• 任意の作業位置から操作可能なボタンストリップ
• 保護キャビンに取り付けられた24インチ表示の操作コンソール
• 視認性と安全性を確保するエルゴノミックなフルカバー筐体

加工機能とオプション

• プロファイルの3面加工が可能な加工ヘッド；端面加工用のディスクカッタオプションあり
• バー長さ検出装置により加工位置を精密に決定
• 左側固定バー位置決めストッパー（空気式）；右側ストッパーはオプション
• アルミ鋳造バイス、X軸方向の自動位置決め（スタンド式または独立式）
• 工具長測定装置を内蔵
• 状態表示用の照明および多機能LEDによるオペレータ支援

ソフトウェア
FSTCam4は押出アルミ部材向けの統合CAMパッケージで、設計から作業準備、ワークリスト、実行までを一つのアプリケーションで管理します。高度な加工戦略によりサイクル時間と部品品質の最適化を図ります。

技術仕様

• タイプ：プロファイル用4軸マシニングセンタ
• モデル／シリーズ：FMC SERIE DUE（例：FMC 230）
• 制御軸数：4軸
• 工具マガジン：固定式、最大10工具（標準）
• 電動主軸：5 kW（剛性タップ用SWモジュールあり）
• X軸キャリッジ：電気溶接鋼製ビーム、リサーキュレーティングボールガイド、ブラシレスモータ
• 作業速度（X軸）：最大90 m/min
• 操作表示：24インチコンソール
• 支援システム：X PAL、X FLOW
• オプション：大型プロファイル加工、Flowdrill、2ピース加工、X PALによる多ピースアイランド加工等
