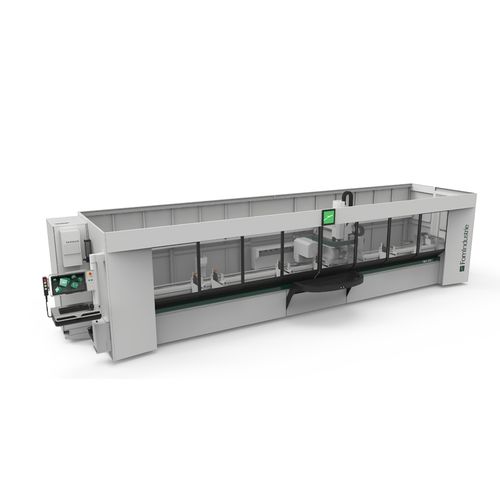

4軸マシニングセンタ FMC QUATTRO

回転スピンドルスチール用アルミニウム用

概要
FMC SERIE QUATTROは、アルミおよび鋼材のプロファイルに対する穴あけおよびフライス加工向けに設計された4軸マシニングセンタです。特許技術による操作支援および潤滑最適化機能を搭載し、オプションで4軸補間の3D加工機能を追加可能です。

加工モード

• 4軸補間加工（3D Custom Millingモジュール、オプション）
• 複数ワーク同時加工および片持ち（ペンドュラ）生産モード
• 複数ワーク＋ペンドュラの組合せ
• XPAL（Positioning Assistant Led）による作業者支援

主要装備と特長

• 主軸：22 kW、24,000 rpm、HSK E63、液冷式
• ヘッド工具マガジン：標準で最大9本（オプションでヘッド15ポジションあり）
• ベース固定マガジン：バージョンにより最大8本
• ヘッドは超コンパクトでアンダーカット加工（約14°〜15°）が可能な構造
• X軸ビームキャリッジ：電気溶接鋼製、直線型循環ボールガイド、ブラシレスモータ、最高作業速度100 m/min
• 引込み式エアーリミット、アルミ鋳造チャック（独立位置決め）、工具不要での素早い調整
• バー長測定装置によりワーク長を検出し、加工位置を高精度に設定
• X FLOW：潤滑ノズルの動的方向制御（FOM INDUSTRIE特許）
• XPAL：Positioning Assistant Led（FOM INDUSTRIE特許）
• 保護キャビンに取り付けた21.5"表示のコントロールコンソール、複数ステーションからの押しボタン操作パネル
• 人間工学的カバーと稼働状況表示用のFOM INDUSTRIE照明ロゴ

統合ソフトウェア

• FSTCam4：押出しアルミ部材向けの統合CAMパッケージ。設計、マシンへの投入、作業リスト、実行を一つのアプリケーションで管理し、加工時間と品質を最適化する高度な戦略を提供

注記 / ドキュメント
画像は参考表示です。FOM INDUSTRIEは技術的または商業的理由により仕様を変更する権利を有します。技術資料および製品パンフレットはPDFで提供されます。

技術仕様

• 軸数：制御軸4軸（オプションで4軸補間モジュール）
• 主軸：22 kW、24,000 rpm、HSK E63、液冷式
• ヘッド工具数：最大9本（オプションで15ポジション）
• ベース工具数：最大8本（バージョンに依存）
• X軸作業速度：最大100 m/min
• コントロール表示：21.5"コンソール
• ヘッドアンダーカット可能角度：約14°〜15°
• 特許システム：X FLOW、XPAL
• 用途：アルミおよび鋼プロファイルの穴あけ・フライス加工、3D補間加工、複数ワーク／ペンドュラ加工
