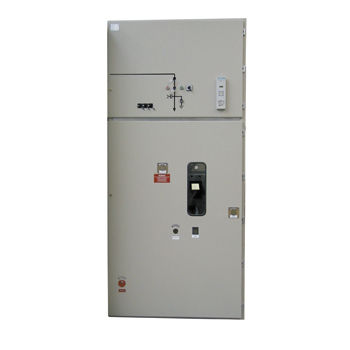

中電圧開閉装置 W 38,5
空気絶縁組み込み式

中電圧開閉装置
中電圧開閉装置
中電圧開閉装置
お気に入りに追加する
商品比較に追加する


特徴

電気的特性
中電圧
構造
空気絶縁
その他の特徴
組み込み式
電流

630 A, 1,250 A

VAC

36 kV

詳細

空気絶縁配電盤タイプW 38.5は、タイプテストされたパネルで構成されています。パネルは、互いに分離され、1つのバスバーシステムが設けられています。 空気絶縁スイッチパネルの設計は、EN 60298規格の仕様に対応しています。 内蔵の機器および装置は、対象基準の要件を満たしています。 パネルは、VDE 0670、パート6および付録A(PEHLAテスト)、eqvに対する偶発的なアークに対する耐性についてテストされています。 16キロア/ 1秒でEN60298。 アーススイッチは短絡製造能力を備え、インターロックを備えています。 溶接されたフレーム構造および配電盤の支持部には、2つの層のワニスが設けられている。 配電盤パネルは単一のMVスペースとして設計されており、小さな端子ボックスをさらに装備することができます。 パネルの前面には、多層接着安全ガラス製の中央ロックと検査窓を備えた二翼鋼板ドアが装備されています。 前部には、対応する模倣図があります。 バスバーのスペースは、固定されたネジ止めされたカバーで覆われています。 ドアとバスバーカバーはどちらも標準で、RAL 7032(グレー)カラー染料が供給されています。 後部からは、すべてのパネルは2mmの亜鉛メッキシートで覆われています。 左側からは、ガラス繊維で補強し、ブッシングを備え、PE 5 mmの絶縁板を備え、各パネルです。 バスバーエリアでの完全なパネル分離は、ご要望に応じて提供することができます。 上側から、パネルはねじ込まれた鋼板で覆われている。 ケーブルコンパートメントは開いたままです。

---
