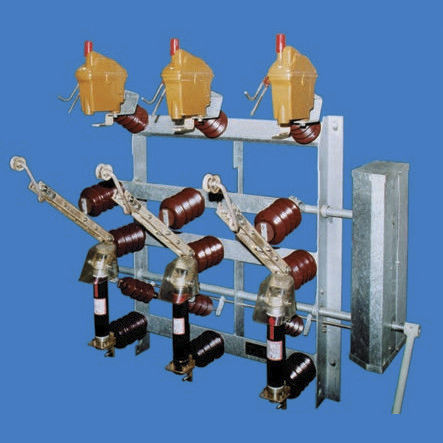

ヒューズ断路器 FLa 15/6410 SA

中電圧3極屋外用

屋外用開閉器ディスコネクタFLa 15/6400およびFLa 15/6410（ヒューズホルダを下に取付ける）は、直立型組立用に開発されました。このスイッチは、DINEN 62271-103 VDE 0671-103の規定に準拠しています。原理設計および取付け寸法は、カタログ751に記載されている屋外用断路器6400および6410に対応しています。オン位置でシャントされ、クイックメイク、クイックブレイクタイプのアーク消弧装置は、ライン・セクショナライザとして使用されている実績のある断路器FLa 15/60（カタログ762）から採用されています。すべてのアーチングチャンバーには、工場で約0.5リットルのシェル・ディアラDスイッチギアオイルが充填されています。 開閉器FLa15/6400およびFLa15/6410の主な用途は、ポールマウント変圧器ステーションのフィーダスイッチです。ベースフレームは断面鋼で溶接され、青銅製ベアリングに取り付けられた操作シャフトは溶融亜鉛メッキされています。構造上使用される絶縁体はすべてサイクロアルファティック鋳造樹脂製です。DIN 46206に準拠したフラット終端とダブルコンタクトブレードの接点はすべて電解銅製で、銀メッキが施され、ループの少ない電流経路を形成します。 ヒューズホルダ接点は、DIN 43625に準拠したHVHBC（高電圧、高破断容量ヒューズ）（カタログ791）に対応するよう設計されています。適切な断面積と適切な接点圧により、スイッチは長年の使用後も簡単かつ適切に機能します。スイッチ・ディスコネクタおよび接地スイッチの操作には、カタログ776に記載された屋外操作機構をご利用いただけます。
