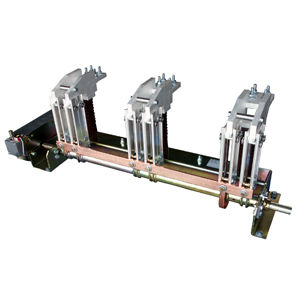

接地遮断スイッチ ES

中電圧屋内用3極

さまざまな3極アーススイッチESモデルは、12kV、17.5kV、24kV、36kV、および38.5kVの定格電圧で使用できます。20kA、31.5kA、50kA、63kA、72kAの定格電圧で、スタンド電流の定格短時間として規定されています。 接地は、31.5kAの定格短時間耐電流までスイッチし、短絡を作るcapa-都市であり、電気クラスE1に分類されます。 定格短時間50kA以上の電流に耐えるため、アーススイッチは短いサーキット製造能力を持たないため、電気クラスE0.1と2極アーススイッチの下でそれに応じて分類されます。 当社のさまざまな1、2および3極ディスコネクタITrモデルは、12kV～40.5kVの定格電圧範囲で使用するように設計されており、定格電流範囲は630A～6300Aです。モデルによっては、定格短時間耐電流は80kAまで成功しています。1 秒または 3 秒です。 リストされている断路器は、中電圧ネットワークの電源を切るように設計されています。 AUスイッチングデバイスは、EN 62271-102に準拠したタイプテストを受けています。 各スイッチング装置には、輸送、組み立て、試運転のための一連の指示（B731）が添付されています。
