電動アクチュエータ UM 110

ロータリースクリューDC

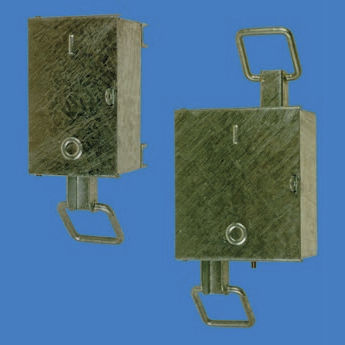

屋外用モータアクチュエータは、保護等級IP 54のアルミニウム製ハウジング（図1）または保護等級IP 65のステンレス製ハウジング（図2～4）です。ハウジングカバーはA2ネジで固定されています。どちらのハウジングもモジュール設計で、制御コンタクタ、モータ保護スイッチ、制御接点、信号接点などの制御機器と端子台に接続された配線が含まれています。モーターアクチュエータのモジュール設計により、機械的または電気的インターロック、キーインターロックシステム付きアクチュエータ、「現場/遠隔操作」など、お客様固有の要求を実現することができます。屋外操作部では、ハウジングの換気とサーモスタット制御による暖房が可能です。手動緊急運転はベベルギアによって作動します。回転方向はスイッチにつながる作動ロッドで簡単に変更できるため、回転方向の反転のためのベベルギヤホイールの変位は必要ありません。したがって、電気的な接続は同じである。もちろん、クランクが四角いカウンターピースに固定される直前には、モーター回路は必然的に切り離される。南京錠が蝶番で固定できるようになっているため、緊急用ハンドアクチュエータの不正操作やカバーの開放を防ぐことができる。モーターアクチュエーターの固定は、ハウジングの裏側にある4本のネジボルトによって行われる。
