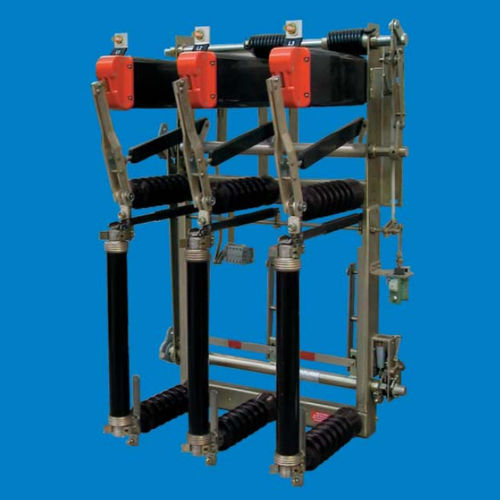

中電圧断路器 H 29 EA
ショート防止屋内用

中電圧断路器
中電圧断路器
中電圧断路器
中電圧断路器
お気に入りに追加する
商品比較に追加する


特徴

電圧
中電圧
その他の特徴
ショート防止, 屋内用
一次電流

630 A

VAC

36 kV

詳細

H 29 EAタイプの堅牢でメンテナンスが簡単なエネルギー貯蔵機構の1つが、3つのスイッチポールが設置されているベースフレームに取り付けられています。この装置は、すでに何十万台もスイッチディスコネクターH22に使用され、成功を収めています。 EAエネルギー貯蔵機構は、2つのトーションスプリングで動作し、トリップフリーリリースでクイックメイクとクイックブレイクを行います。トーションスプリングは、スイッチが閉じられると張力がかかります。 両トーションスプリングは、スイッチが閉じているときは張力があります。ONスイッチのスプリングは、テンションがかかった後リラックスし、スイッチONのためにエネルギーを放出しますが、OFFスイッチのスプリングはテンションを保ったまま、トリップ装置、ピントリガー付きHV HBCヒューズ、または手動でスイッチOFFのためにリリースされることが可能です。 手動で解除しない場合、操作シャフトはONのままとなり、再閉鎖のために手動でニュートラルポジションに移動させる必要があります。壁掛け装置の作動は、以下の方法で行います。 壁掛け装置の作動は、レバーで操作するリンクシステム、またはカタログ774に記載されている手動アクチュエータや電動アクチュエータを使用し、要件や状況に応じて行われます。

---
