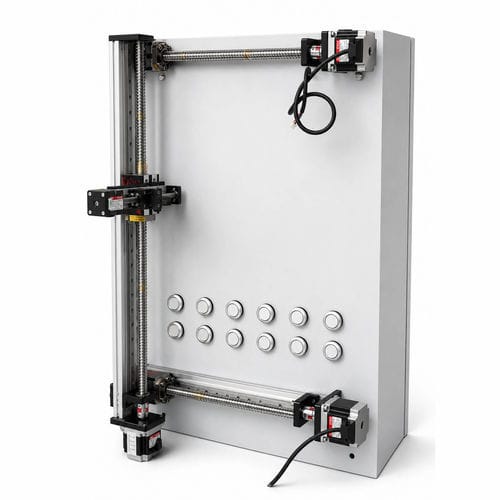

ボールねじリニアガントリーロボット FSK30IS-LX

直角座標式

簡単な説明
3軸ガントリ機構がテストプローブを駆動し、制御盤の各ボタンや測定ポイントに正確に到達して自動押下、機能確認、周期試験を行います。モジュール式設計により、ストロークやレイアウト、取付けインターフェースを柔軟にカスタマイズでき、検査のスループットと再現性を向上させます。

主な特徴

• ボールねじアクチュエータを備えた3軸ガントリによる高精度プローブ位置決め
• モジュール化された構造でストロークやレイアウトの柔軟な構成が可能
• 自動ボタン押下、機能検証、繰り返し試験用に設計
• 高い繰り返し精度（±0.02 mm）および構成により最大300 mm/sまでの速度設定が可能

標準／例示仕様

• シリーズ／型番: FSK30IS-LX
• 駆動方式: 台形リードスクリュー（ボールねじ仕様の選択可）
• 代表ストローク: X 700 mm / Y 500 mm / Z 50 mm
• ストローク範囲（ファミリー）: 50 mm–12,000 mm
• 繰り返し位置決め精度: ±0.02 mm
• 位置決め精度: 0.02 mm
• 最大速度: 300 mm/s
• 最大搭載荷重（例）: 3 kg；ファミリー範囲 3–180 kg

追加の製品情報
マルチモジュール構成により、ストローク延長や軸の追加が可能。電子機器、火災制御パネル、産業用キャビネットの検査・試験ステーションに適合。自動試験システムとの統合用にオプションのコントローラや取付キットを用意しています。

技術仕様

• 構成: 3軸（X, Y, Z）ガントリ位置決めテーブル
• シリーズ／型番: FSK30IS-LX
• 駆動機構: 台形リードスクリュー／ボールねじオプション
• カスタマイズ: ストローク、レイアウト、搭載荷重、制御インターフェースを構成可能
• 想定用途: 自動押下、制御盤の機能・周期試験、PCB検査、組立ライン統合
