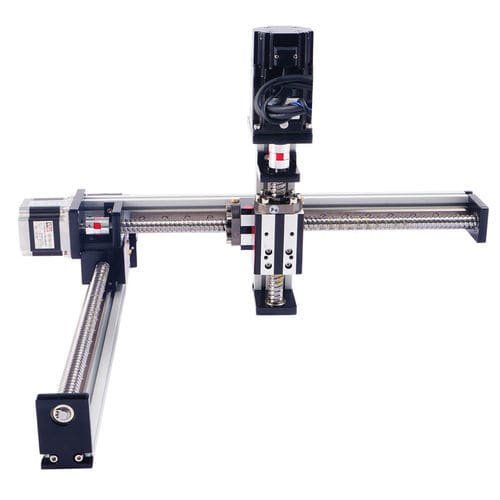

リニアポジショニングステージ FSK40IS-X縦型電動式3軸
お気に入りに追加する
商品比較に追加する
特徴
- 方向
- リニア, 縦型
- タイプ
- 電動式
- 軸の数
- 3軸
- その他の特徴
- ボールねじ
- ストローク
最少: 50 mm
(1.969 in)最大: 1,000 mm
(39.37 in)- 速度
最少: 0 m/s
(0 ft/s)最大: 0.26 m/s
(0.85 ft/s)- 繰返し精度
0.03 mm
(0.00118 in)- 積載量
25,000 g
(881.85 oz)
詳細
概要
用途
技術仕様
- ボールねじモジュールを備えた電動3軸リニア動作プラットフォーム。垂直・水平の高精度位置決めが可能です。
- 産業用カメラとの組み込みを想定し、PCBの外観欠陥、はんだ接合、部品実装の高精度な位置決めと走査検査を行います。
用途
- 電子機器の自動外観検査および基板（PCB）の検査（外観欠陥、はんだ、部品搭載の確認）
技術仕様
- シリーズ: FSK40IS-X
- ストローク: 50 mm–1000 mm
- 位置決め精度: 0.03 mm
- 速度範囲: 最大 255 mm/s
- 耐荷重: 25 kg
- ボールねじオプション: G1204 / G1605 / G1610
