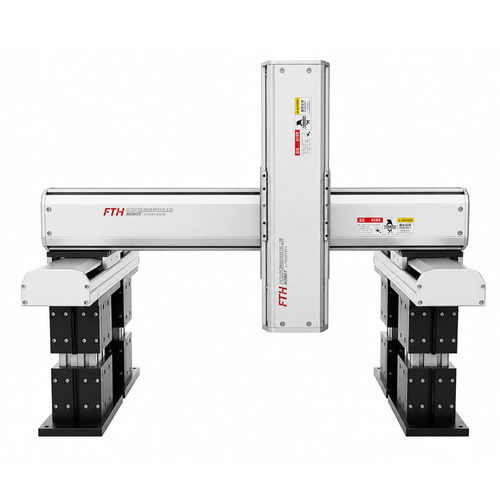

XYZ軸ポジショニングステージ FTH14

リニアモータ駆動電動リニア サーボ モーター

簡単な説明： FUYU が開発したデュアルトラックリニアモジュール（本体幅14cm）は、滑らかな動作と高い安定性を実現します。用途として彫刻機の3軸ステージやガントリシステム、リニアロボットのXYZモーションシステムなど幅広い自動化装置に用いられます。

特長・用途：

• 高精度な繰り返し位置決めが可能（製品記載例：±0.01mm / モジュール例：±0.02mm）。
• 半密閉構造により粉塵や切粉の浸入を防止し、メンテナンス頻度を低減。
• 高負荷対応で低振動・低騒音設計。
• 主な用途：電子組立、液体充填装置、スポット溶接・溶接装置、回路基板・ウェハボックスの位置決め、物体搬送や位置決め作業、クランプや搬送などの自動化装置。

製品詳細（概要）： FTH14 は高精度ボールねじ式リニアガイドを用いたモジュールで、繰り返し位置決め精度＋0.01mm を満たす仕様もあり、300mm のアルミニウム製ベースを特長とします。デュアルトラック構造は安定した走行と高荷重性能を提供します。

画像／資料： 製品ページ内に複数の実装・外観画像が掲載されています（製品組み込み例、寸法図、斜視図など）。

caractéristiques / spécifications techniques :

• モデル（製品名）: FTH14
• 参考シリーズ/型番: FTH14IS-H
• ストローク（代表例）: X軸 300 mm、Y軸 700 mm、Z軸 300 mm
• 繰り返し位置決め精度（代表値）: ±0.01 mm（製品表記）
• モジュール幅: 135 mm
• 位置決め精度（別表記）: 0.02 mm
• ストローク範囲（オプション）: 50 mm ～ 1250 mm
• レール（断面）: 5 / 10 / 20 mm（選択）
• 速度オプション（プロファイル）: 250 / 500 / 1000 mm/s²
• 水平荷重容量（代表）: 110 / 90 / 40 kg（仕様により変動）
• 垂直荷重容量（代表）: 30 / 25 / 10 kg（仕様により変動）
• 構造: 半密閉構造により粉塵・切粉の侵入防止
• 主な適用分野: 医療機器、製造ラインの自動化、電子機器組立、精密位置決め、搬送・クランプ・充填・溶接装置 等
