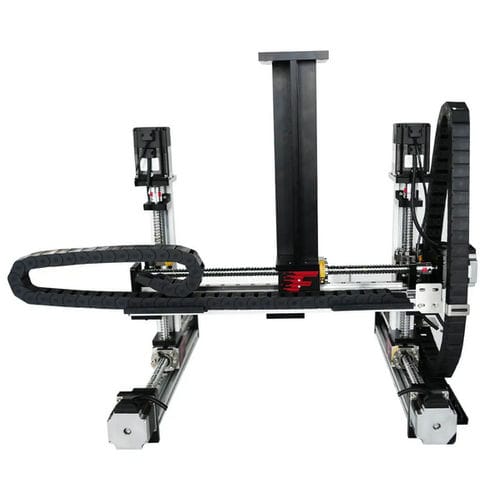

XYZ軸ポジショニングステージ FSK40IS-DL電動式リニアモータ駆動3軸
お気に入りに追加する
商品比較に追加する
特徴
- 方向
- XYZ軸
- タイプ
- 電動式, リニアモータ駆動
- 軸の数
- 3軸
- その他の特徴
- 高精度, ボールねじ, ベルト伝動装置, ベルト駆動
- ストローク
最大: 1,000 mm
(39.37 in)最少: 50 mm
(1.969 in)- 速度
最大: 0.26 m/s
(0.85 ft/s)最少: 0 m/s
(0 ft/s)- 繰返し精度
最大: 0.2 mm
(0.00787 in)最少: 0.02 mm
(0.00079 in)- 積載量
最大: 25,000 g
(881.85 oz)最少: 3,000 g
(105.82 oz)
詳細
製品概要
FSK40IS-DL は、ポイントツーポイントの搬送、精密位置決め、検査、ディスペンス用途向けのモータ駆動多軸 XYZ 位置決めステージです。有効ストローク：X 200 mm、Y 200 mm、Z 150 mm。
主な用途シナリオ
主要製品情報
ブランドと対応力
認証・技術仕様
追加リソース
統合と検証を支援する技術資料、CAD ライブラリ、デモ動画、工場プレゼンテーションがメーカーより提供されています。
FSK40IS-DL は、ポイントツーポイントの搬送、精密位置決め、検査、ディスペンス用途向けのモータ駆動多軸 XYZ 位置決めステージです。有効ストローク：X 200 mm、Y 200 mm、Z 150 mm。
主な用途シナリオ
- 搬送・トランスファー：小物部品のポイントツーポイント搬送や生産ラインでの材料移送。
- 位置決め・組立：電子機器や小型家電の精密位置決めおよび自動組立。
- 検査・計測：ビジョン検査システムやセンサープローブの基盤となる移動プラットフォーム。
- ディスペンス・コーティング：単純な軌跡を必要とするディスペンス、シール、コーティング作業。
主要製品情報
- シリーズ / 型番：FSK40IS-DL
- 有効ストローク（表記）：X 200 mm、Y 200 mm、Z 150 mm
- ストローク範囲（モジュールオプション）：50 mm〜1000 mm（システム構成で最大 12,000 mm まで可能）
- 位置決め精度（代表値）：0.03 mm（構成により 0.02〜0.2 mm）
- 最大速度：最大 255 mm/s
- 代表的最大荷重：25 kg（構成により 3〜180 kg）
- 駆動オプション：ボールねじ（G1204 / G1605 / G1610）、ベルト駆動、リニアモータ
ブランドと対応力
- メーカー：FUYU — インテリジェントな直線移動システムおよび多軸位置決めソリューションを専門とするメーカー。
- 製品群：ボールネジ駆動アクチュエータ、ベルト駆動モジュール、リニアモータモジュール、XY/XYZ テーブル、ガントリーシステム、多軸コントローラ。
- カスタマイズ：OEM 受注、システム構成、モーションプログラミングサービスを提供。
認証・技術仕様
- 代表的な認証：CE、FCC、RoHS、IP65/IP66、TUV、ISO9001
- ボールねじの種類：G1204、G1605、G1610
- ストローク、精度、荷重のオプションは構成により異なります。CAD、性能データ、統合サポートについてはメーカーへお問い合わせください。
追加リソース
統合と検証を支援する技術資料、CAD ライブラリ、デモ動画、工場プレゼンテーションがメーカーより提供されています。
