ボールねじリニアガイド FTH14FSK80FSK40IS-TM

コンパクト2軸高性能

簡単な説明：

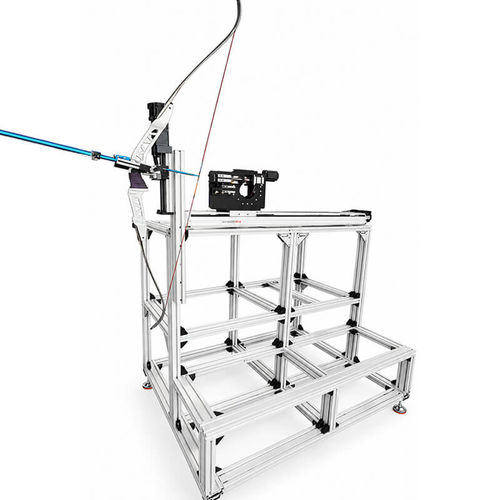

FTH14、FSK80、FSK40アーチェリーテスターは自動化されています。自動ストリング＆リリース機構、100mmストローク、定格荷重10kgを搭載しています。自動クランプ、周期試験、データ収集に対応しており、無人運転が可能です。

製品の特徴：
FUYUが開発したデュアルトラック（幅約14cm）のリニアモジュールは、よりスムーズな駆動と高い安定性を実現します。モジュールの繰返し位置決め精度は±0.02mmで、低騒音かつ高耐荷重であり、電子組立や液体注入、スポット溶接、回路基板の位置決めなど多くの自動化装置に使用されています。

主な用途：

• アーチェリー用具の引弓（テンション）試験装置
• 自動クランプ・リリースを伴う引張試験用途
• 無人での周期試験・データ収集を行う自動試験ライン
• 電子部品組立、液体充填、スポット溶接、搬送・位置決め装置への組込み

ビジュアル/付属情報：
製品詳細ページ内に複数の製品写真（メイン画像、複数の斜め・斑点別撮影画像）および製品説明図が掲載されています。

caractéristiques / spécifications techniques :

• シリーズ：FTH14、FSK80、FSK40（製品バリエーション）
• ストローク範囲（機種別）：FSK80 – 100 mm、FSK40 – 50 mm、FTH14 – 1300 mm（型式により異なる）
• モジュール幅：135 mm（代表値）
• 繰返し位置決め精度（製品仕様）：±0.01 mm（製品単体仕様表による）
• モジュール繰返し位置決め精度（FUYUモジュール）：±0.02 mm（モジュールの典型値）
• ピッチ（ボールねじ等の選択肢）：5 / 10 / 20 mm
• 速度目安（選択肢）：250 / 500 / 1000 mm/s（駆動条件に依存）
• 水平耐荷重（機種別）：110 / 90 / 40 kg
• 垂直耐荷重（機種別）：30 / 25 / 10 kg
• 代表的なモジュール構成：デュアルレール（高安定）、ボールねじもしくはベルト駆動オプション
• 主な適用分野：電子組立、液体充填装置、スポット溶接装置、回路基板・ウェブ位置決め、医療機器等の自動化設備
