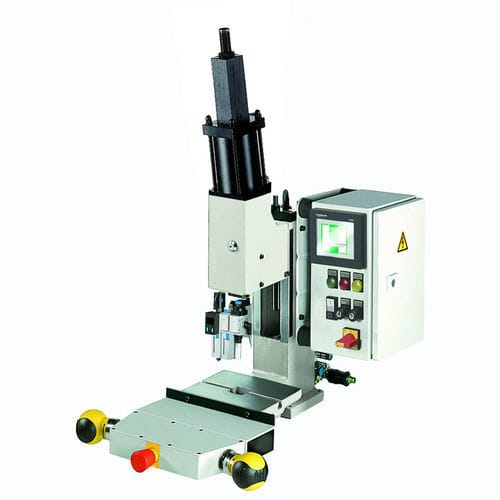

空圧式プレス機 20 KHKP

トグル手動制御

製品概要

• 型式: 20 kN KHKP
• 種類: 空圧式膝レバープレス
• 操作: 手動

寸法表
A2: 800
B: 580
C: 415
D: 200
E: 200
F: 120
G: 75
U: 21
V: Ø 10 H7
X: 60-225
X1: 0-60
Ymax: 890

供給 / ベースバリアント

• 据付高さ拡張の標準プレス
• アクセサリーなしの標準プレス
• 喉部拡張の標準プレス

アクセサリー

• カラーなしクランプピン
• カラー付きクランプピン
• 分割数 2–24 のロータリーテーブル、SpiceFlex / D-Con 制御対応のプレス用
• SpiceFlex / D-Con 用プラグ接続付き有線フットスイッチ
• RT 使用時のみボア付きロータリーテーブル交換プレート
• 両手安全制御 ZS08
• 両手安全制御 ES07
• SpiceFlex モジュラー
• 簡易両手安全制御用 SE シリーズ

スライディングテーブル

• 高耐荷重スライディングテーブル、機械式
• 高耐荷重スライディングテーブル、機械式（ロックボルト付）
• 高耐荷重スライディングテーブル、機械式（電気空圧制御付）

GECHTER の特長
遊びのない調整可能なプリズムガイド。クランプされたワークは、クランプピンを損傷することなく前方に取り外せます。

仕様 / 技術データ

• プレス種別: 空圧式膝レバープレス
• 操作: 手動
• 突出し (overhang): 120 mm
• 据付高さ調整範囲: 60 mm - 220 mm
• ストローク長: 0 mm - 60 mm
• 力の発生: 空圧シリンダー - 膝レバー
• 下死点での最大圧力: 20 kN
• 使用圧力: 6 bar
• 位置決め穴: Ø 10 H7
• クランプ対象: 取り外し可能なクランプ片
• 捻じれ防止ガイド: プリズムガイド
• ガイドの遊び調整: 調整スピンドルによる
• ガイド取付ねじの締め付けトルク: 90 Nm
• 接続ホース: 1/4''
• 両手安全制御 ES07: オプション
• 両手安全制御 ZS08: オプション
• 両手安全制御 Spice Flex: オプション
• 押圧力: 20 kN
• 標準色: RAL 7035
• 重量: 43 kg
