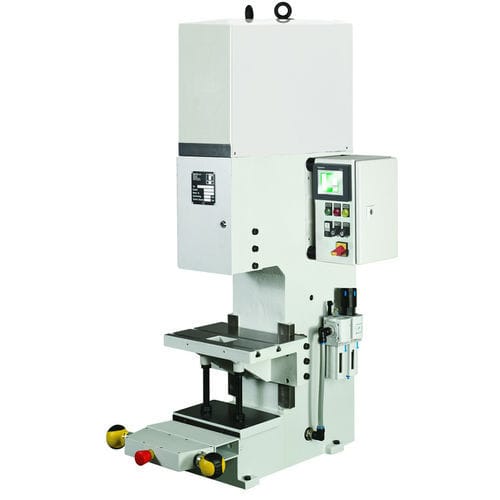

ハイドロニューマチック式プレス機 110 HPC

Ｃ形フレ−ム

概要
HPCシリーズの油空気式C型プレスで、精密かつ高荷重のプレス作業向けに設計されています。コンパクトなC型構造で取り付け高さ調整が可能、選択可能なストロークおよび力行程バリエーション、制御や安全装置のオプションを用意しています。

寸法表
A2: 1010
B: 540
D: 360
E: 160
G: 71
Xmax: 295
Y: 1420

供給 / ベース

• X1 = ストローク50 mm、力行程6 mm
• X1 = ストローク100 mm、力行程6 mm
• X1 = ストローク50 mm、力行程12 mm
• X1 = ストローク100 mm、力行程12 mm、ストローク長は別注対応

アクセサリ

• カラー無しクランピングピン
• カラー付きクランピングピン
• 丸テーブル 2–24分割、SpiceFlex / D-Con 制御付きプレス用
• SpiceFlex / D-Con 用プラグ接続付き有線フットスイッチ
• RT装着時のみ使用の穴あき回転テーブル交換プレート
• 両手安全制御 ZS08
• SpiceFlex モジュラー

スライディングテーブル

• 高荷重対応スライディングテーブル（機械式）
• 高荷重対応スライディングテーブル（機械式）ロッキングボルト付
• 高荷重対応スライディングテーブル（機械式）電気空圧制御付き

仕様

• 型式系列: HPC
• プレス形式: C型スタンド、調整可能なテーブル
• 操作: 制御（オプション）
• 突出量: 160 mm
• 取り付け高さ調整: 最大 295 mm
• ストローク / 力行程: 50 mm / 6 mm（他のバリエーションあり）
• プレス力（力行程）: 110 kN
• プレス力（送り）: 8.4 kN
• 引抜力（戻り）: 6.7 kN
• 力の発生方式: 油空圧シリンダ
• 使用圧力: 6 bar
• 位置決め穴: Ø 25 H7
• ワーククランプ: 取り外し可能なクランプ片
• ねじれ防止ガイド: プリズムガイド
• ガイドの遊び調整: 調整かさねによる調整式
• 接続ホース: 1/2''
• 両手安全制御 ZS08: オプション
• 両手安全制御 SpiceFlex: オプション
• 標準色: RAL 7035
• 質量: 320 kg
