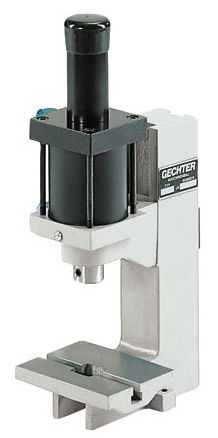

空圧式プレス機 2 LP

レバー制御

概要
LPシリーズは特殊な多室式シリンダにより非常に低い空気消費量を実現し、標準で連続可変の40mmストロークを備えています。プレス力：定格動作圧で2 kN。

寸法表
C: 260
D: 120
E: 70
F: 55
G: 39
U: 22
V: Ø 10 H7
X: 83-180
X1: 0-40
Ymax: 497

特長
遊びのない調整可能なプリズムガイド。前部のクランプ部は取り外し可能で、締付けピンは取り外し時に損傷しません。

付属品

• プレス：標準ストローク 40 mm

仕様

• プレス形式：空気式ニーレバープレス
• 駆動方式：制御付き（オプション）
• 突出長（オーバーハング）：70 mm
• 据付高さ調整範囲：83 mm - 180 mm
• ストローク長：0 mm - 40 mm
• プレス力 / 基準圧力：2 kN / 6 bar
• 力の発生：空気シリンダ
• 使用圧力：3 - 7 bar
• 取付穴：Ø 10 H7
• 工具保持：止めねじ
• 回り止めガイド：遊び ± 0.2 mm の回り止め
• ガイド部高さ調整：手動
• ガイド取付ねじの締付トルク：70 Nm
• 空気接続配管：1/4''
• 両手安全制御 ES06：オプション
• 両手安全制御 ZS06：オプション
• 両手安全制御 Spice Flex：オプション
• 標準色：RAL 7035
• 重量：8 kg
