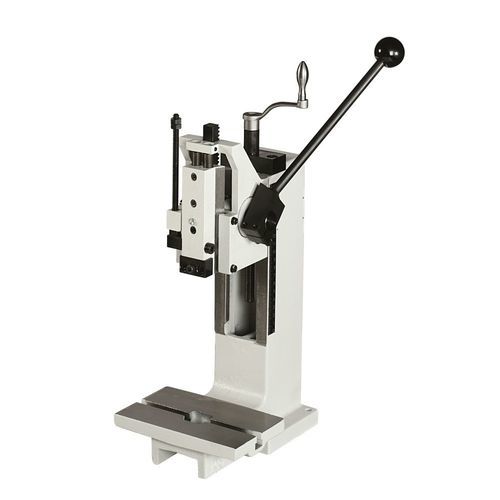

手動式プレス機 4 HZPラックアンドピニオン手動制御レバー制御
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 手動式, ラックアンドピニオン
- 制御
- 手動制御
- その他の特徴
- レバー制御
- 圧力能力
2.5 kN
- 開口部
最大: 200 mm
(8 in)最少: 70 mm
(3 in)- ストローク
100 mm
(3.937 in)- 重量
19 kg
(42 lb)
詳細
概要
手動式ラックピニオンプレス 型式4 HZP。精密な加圧作業用。操作方式：手動。
寸法（表）
付属品 / 供給品
アクセサリ
スライディングテーブル
特長
ダウンロード（ページ上のファイル名）
仕様 / 技術仕様
手動式ラックピニオンプレス 型式4 HZP。精密な加圧作業用。操作方式：手動。
寸法（表）
- A2：243 mm
- B：140 mm
- C：344 mm
- D：180 mm
- E：90 mm
- F：60 mm
- G：50 mm
- U：21 mm
- V：Ø 10 H7
- X：70-200 mm
- X1：0-100 mm
- Y：465-600 mm
- 重量：19 kg
付属品 / 供給品
- アクセサリなしの標準プレス
- 喉元（スロート）拡大仕様の標準プレス
- 取付高さ拡大仕様の標準プレス
アクセサリ
- カラー付きクランプピン
- 機械式戻り
- 精密深さ調整 PTE（アダプタ）
- 中央穴付きセンタプレート
- 人間工学的ハンドル
- カラーなしクランプピン
スライディングテーブル
- ヘビーデューティスライディングテーブル（機械式）
- ヘビーデューティスライディングテーブル（機械式）、ロックボルト付き
特長
- 遊び無く調整可能なプリズムガイドにより、クランプピンを損傷せずにワークを前方に取り外せます
- Tナット 1 x DIN 650 M8x10
ダウンロード（ページ上のファイル名）
- HZP 04 Hub100 G0300 ANR18811.zip
- HZP 04 Hub100 G0301 ANR24793.zip
- HZP 04 Hub100 G0302 ANR24796.zip
- PEH HZP 04 Hub100 G0300 ANR22740.zip（フォルダ Presseinheit 内）
仕様 / 技術仕様
- プレス形式：ラックピニオンプレス
- 操作：手動
- 突出し（オーバーハング）：90 mm
- 取付高さ調整範囲：70 mm - 200 mm
- ストローク調整範囲：100 mm
- 下死点での最大加圧力：2.5 kN
- レバー操作力、許容最大：350 N
- 位置決め穴：Ø 10 H7
- クランプされた部品：着脱可能なクランプ部品
- ねじれ防止ガイド：プリズムガイド
- ガイドの遊び調整：調整ゲージによる
- ハンドレバー位置：右、360°調整可能
- ガイドユニットの高さ調整：ハンドクランク
- ガイドユニットのねじ締めトルク（1本あたり）：60 Nm
- 標準色：RAL 7035
- 重量：19 kg
