手動式プレス機 4 HKP/L-DS

空圧式手動制御レバー制御

製品

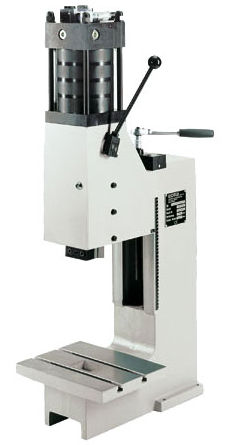

空圧補助式手動レバープレス（手動トグルプレス）。作動圧最大7.8 bar時に4 kNの押力を発生。力は空気式シリンダーで生成され、手動操作だがパワーストロークは空圧で補助されます。

寸法表
A2: 340
B1: 260
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 73-240
X1: 6-46
Ymax: 678

概要 / 特長
プリズムガイドは遊び無く調整可能。クランプされた部品は締めピンを傷めず前方に取り外せます。1x DIN 650 M8x10（テーブル詳細）。

提供可能な構成と例（図示の供給オプション）

• ベース：取付高さを拡大した標準プレス
• ベース：アクセサリなしの標準プレス
• ベース：開口部を拡大した標準プレス

付属品（例）

• 微調整 PFE
• 精密深さ調整 PTE（アダプタ）
• センタリングプレート（中央穴付き）
• プレスベース 約H800 x W690 x D565 mm（機械支持要素で調整可能）
• プレスベース 約H700 x W690 x D565 mm（機械支持要素で調整可能）
• プレスベースへの側面取付用サポートテーブル（左側）、高さ調整可能
• プレスベースへの側面取付用サポートテーブル（右側）、高さ調整可能
• 空圧ストロークカウンター
• 定義されたトリガ用の追加押しボタン制御（例：保護作業所向け）

すべり台（例）

• 高荷重用スライディングテーブル、機械式
• 高荷重用スライディングテーブル、機械式（ロックボルト付）

クランピングブラケット（例）

• クランピングブラケット 約H160 x W130 x D58 mm（オーバーハング拡大スタンド専用）
• クランピングブラケット 約H160 x W130 x D118 mm（オーバーハング拡大スタンド専用）

製品詳細
詳細な技術仕様は次のブロック「技術仕様」をご参照ください。

技術仕様

• プレス種別：空圧補助付き手動トグルプレス
• 操作方式：手動
• オーバーハング：120 mm
• 取付高さ調整範囲：73 mm - 240 mm
• 摺合せストローク調整範囲：6 mm - 46 mm
• パワーストローク長：< 6 mm（空圧）
• パワーストローク時の押力 / 使用圧力：4 kN / 7.8 bar
• 力の発生方法：空気シリンダー
• 使用圧力：3 - 7.8 bar
• 位置決め穴：Ø10 H7
• クランプ部品：着脱可能
• 回り止めガイド：プリズムガイド
• ガイドの遊び調整：調整ゲージにより可能
• 手動レバー位置：右側、360°調整可能
• ガイドユニット高さ調整：ハンドクランク
• ガイドユニット締付トルク（ねじ当たり）：90 Nm
• 接続ホース：1/4"
• 標準色：RAL 7035
• 重量：36 kg
