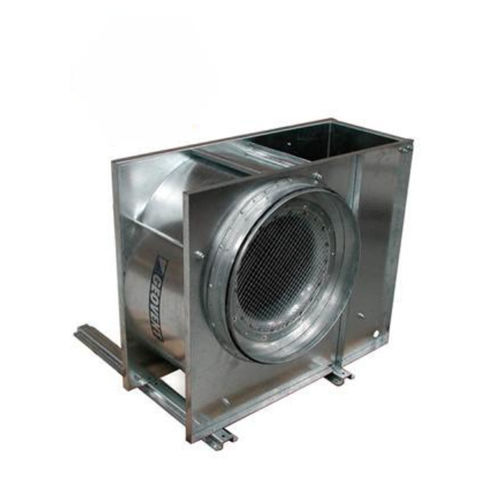

遠心ファン LEX

空気循環用防爆排出

概要
LEX/MEX ATEXファンは、ATEXゾーン1および2/22での安全な換気向けに設計された高効率の遠心ファンです。後向き羽根の自己洗浄型インペラを採用し、爆発性環境で安定した運転を実現します。非常に腐食性の高い環境向けに耐酸ステンレス鋼の仕様も提供しています。省エネルギー設計で、ATEXゾーンおよびモーター種類に応じて周波数インバータとの併用に対応し、速度制御とエネルギー効率の最適化が可能です。

特長

• ATEX準拠の遠心ファンで、ゾーン1および2/22での安全な運転を実現。
• 後向き羽根の高効率インペラにより、最適な風量と省エネを実現。
• 高度に腐食性のある環境向けに耐酸ステンレス鋼仕様を提供。
• 周波数インバータに対応し、精密な速度制御が可能。
• 標準で完全亜鉛めっきの筐体、振動吸収装置、排気支持金具を装備。
• 危険雰囲気下でのプロセス換気および快適性向上の換気に適合。
• Geoventの自動化装置との統合を考慮した設計。

製品情報
LEX/MEX ATEXファンは、後向き羽根の自己洗浄型インペラを備えた高性能遠心ファンで、メンテナンスを最小限に抑えつつ最適な風量を提供します。省エネルギー設計により、ATEXゾーンおよびモーター種類に応じて周波数インバータでの速度制御が可能で、消費電力と運用コストの低減に寄与します。ATEX指令2014/34/EUに準拠して製造され、吸入口での静電気および火花に対する保護を備えています。完全亜鉛めっきの筐体は保護グリル、振動吸収装置、排気支持金具を標準装備しています。

高度に攻撃的な排気用途には、耐酸ステンレス鋼（AISI 316L）仕様があり、腐食性ガスに耐性を持たせることができます。典型的な用途には化学処理、バッテリー充電ステーション、ガス船や海洋掘削装置などのオフショア設備が含まれます。本機は最大18,000 m³/hの風量を提供し、危険環境におけるプロセス換気および快適性向上の換気の両方に適しています。

仕様
材質：亜鉛めっき鋼
設置：屋内 / 屋外
最大風量：18,000 m³/h
最大圧力：4,500 Pa
電圧：3×400 V
電流：0.9 – 18.5 A
出力：0.37 – 18.5 kW
重量：30 – 200 kg

特徴 / 技術仕様

• シリーズ / 型式名：LEX/MEX
• ATEXゾーン：1および2 / 22
• インペラ：後向き羽根、自己洗浄型
• 最大風量：最大18,000 m³/h
• 最大圧力：4,500 Pa
• 電圧：3×400 V
• 出力範囲：0.37 – 18.5 kW
• 電流範囲：0.9 – 18.5 A
• 重量範囲：30 – 200 kg
• 材質：亜鉛めっき鋼；腐食性環境用に耐酸ステンレス鋼（AISI 316L）オプションあり
• 構造：完全亜鉛めっきの筐体、保護グリル、振動吸収装置、排気支持金具
• 安全機能：吸入口での静電気および火花に対する保護
• 互換性：周波数インバータによる速度制御；Geoventの自動化装置との統合
• 典型的な用途：化学処理、バッテリー充電ステーション、ガス船、石油掘削設備、その他の爆発性雰囲気
