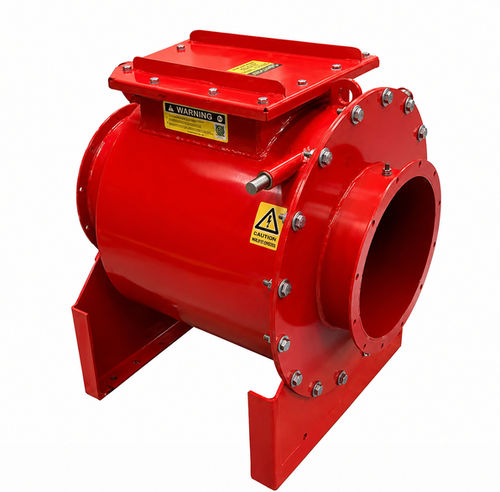

ディスク式逆止弁

空気用フランジ取り付け取付け用クランプ

概要
Geovent の逆止弁は、ダクト系統での爆発伝播を防ぐ ATEX 認証の安全装置です。フィルターと設備の間に設置され、爆発時には内部フラップが機械的に閉じて影響を受けた区画を隔離します。本体は電源、センサー、電子機器を必要とせず、通常運転下ではほぼメンテナンスフリーで、有機性または非金属性の粉じんを扱う水平ダクト系に適しています。

主な特長

• 粉じん爆発環境向けの ATEX 認証安全性。
• 電気を必要としない機械的機能。
• 新設・既設の両システムに容易に取り付け可能。
• 通常運転でほぼメンテナンス不要、長寿命。
• 通常運転時の圧力損失が最小限。
• HARDOX 製フラップを備えた鋼製ボディ。
• Ø200 ～ Ø600 mm の水平ダクトに適合。

構造と適用範囲
本体は 16MO3 鋼で製作され、HARDOX HB 400 製の閉鎖フラップを装備しています。塗装は粉体塗装の RAL 3020（赤）です。ATEX のゾーン 20、21、22 に対応し、St1（有機性および非金属性粉じん）に適合します。Kst 値は最大 200 bar·m/s、最大爆発過圧 Pred,max は 0.5 bar と評価されています。水平ダクト用で Ø200 ～ Ø600 mm の径に対応し、屋内外で使用できます。

設置とアクセサリ
溶接式 FA フランジを用いることで、迅速かつ簡便に取り付け可能です。爆発遮断機能に電源は不要です。利用可能なアクセサリには、位置センサー、粉じんレベルインジケーター、手の届きにくい位置の弁用リモート解除システムなどがあります。

注意
フラップの機械的自動閉鎖により、爆発時にプラントの残部を隔離・保護するよう設計されています。圧力損失を最小限に抑えつつ確実な受動安全を求める用途に適しています。

特長 / 技術仕様

• 材質：16MO3 鋼（鋼製本体）。
• 閉鎖フラップ：HARDOX HB 400。
• 表面処理：粉体塗装、RAL 3020（赤）。
• ATEX ゾーン：20、21、22 に適合。
• 粉じん種別：有機性 / 非金属性粉じん（St1）。
• Kst 評価：最大 200 bar·m/s。
• 最大爆発過圧（Pred,max）：0.5 bar。
• 設置：水平ダクト；溶接式 FA フランジ；屋内/屋外対応。
• 径範囲：Ø200 ～ Ø600 mm。
• 最小気流速度：15 m/s。
• 最大気流速度：35 m/s。
• 温度範囲：-20°C ～ +60°C。
• 寸法（例）：590 x 470 x 510 mm；1,340 x 1,352 x 1,413 mm。
• 重量範囲：45 ～ 294 kg。
• 電源：受動機械式動作（閉鎖に電源を必要としない）。
• メンテナンス：通常運転下でほぼメンテナンス不要。
• 利用可能なアクセサリ：位置センサー、粉じんレベルインジケーター、リモート解除システム。
