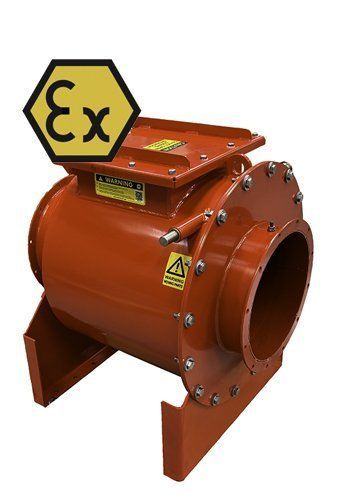

スイング式逆止弁 16 series

フランジ付き安全用スチール製

製品概要 Geovent の逆止弁は、産業用ダクトシステムにおける爆発の拡大を防ぐための ATEX 認証取得の安全装置です。内部フラップは爆発時の過圧波で機械的に閉止し、影響を受けた区間を隔離します。電源、センサー、電子部品を必要とせず、ほぼ保守不要で、屋内・屋外の水平ダクトで有機性または非金属性粉じん（St1）を扱う用途に適しています。対応径は Ø200–600 mm で、通常運転時の圧力損失を最小限に抑えます。

主な特長

• 粉じん爆発環境向け ATEX 認証（ゾーン20、21、22）。
• 電源を必要としない機械式の逆止機能。
• 新設または既設ダクトへ溶接式 FA フランジでの迅速な取付が可能。
• 通常運転時の保守負荷が低い。
• 通常運転時の圧力損失が最小。
• 本体は鋼製、閉止フラップは HARDOX HB400 を採用。
• 水平ダクト用、径 Ø200–Ø600 mm に対応、Kst 最大 200 bar·m/s を想定。

製品情報 16MO3 鋼で構成され、HARDOX HB400 の閉止フラップを装備しています。防錆のため粉体塗装（RAL 3020 赤）処理を施しています。ATEX ゾーン 20、21、22 に認証され、有機性および非金属性粉じん（St1）を扱うシステムを対象としています。取付は溶接式 FA フランジにより行い、電源は不要です。位置センサー、粉じんレベルインジケーター、アクセス困難な場所に設置された弁用のリモート解除システムなどのオプションがあります。

仕様 材質：鋼
取付：屋内／屋外
最小風速：15 m/s
最大風速：35 m/s
温度範囲：-20°C〜+60°C
寸法（L×W×H）：590 x 470 x 510 mm / 1,340 x 1,352 x 1,413 mm
重量：45–294 kg
追加制限：有機性／非金属性粉じん用途で Kst 最大 200 bar·m/s、Pred,max 0.5 bar に適合
