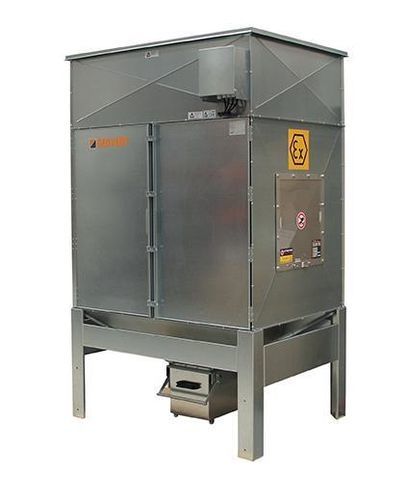

カートリッジ式濾過器 GFX2

フィルターカートリッジ付き埃大流量

概要
GeoFilter GFX2 は、工業環境における爆発性粉じんの処理用に設計された ATEX 適合の集塵フィルターユニットです。亜鉛めっき鋼製で、Zone 21 および 22 の認証を取得。空気洗浄は空気圧式ダイヤフラムバルブによる自動洗浄で、0.3 µm において最大 99.9% のろ過効率を実現します。単体最大容量は 7,200 m³/h、複数台併用で最大 28,800 m³/h。ATEX 制御盤、爆発膜、耐火花フィルターカートリッジ、ATEX 認証のショットバルブ、25 L 回収バケットが付属します。結露のリスクがあるため屋外設置は推奨されません。

納品内容

• Zone 21/22 対応の ATEX 適合フィルター（文書・証明書一式付属）。
• 高いろ過効率 — 0.3 µm で最大 99.9%。
• 空気圧式ダイヤフラムバルブによる自動洗浄（標準はタイマー制御；圧力式洗浄オプションあり）。
• 拡張可能な風量：単体最大 7,200 m³/h、並列運転で最大 28,800 m³/h。
• 爆発膜、ATEX 制御盤、耐火花フィルターカートリッジ、ATEX 認証ショットバルブを含む完全なセットで納品。
• 亜鉛めっき鋼製の堅牢な構造と 25 L 回収バケット付属。
• アルミニウム、マグネシウム、粉類（小麦粉等）などの爆発性粉じんに適合。

製品情報
GeoFilter GFX2 は、危険な粉じん雰囲気での屋内使用を想定したモジュラー式の工業用フィルターユニットです。本体はタイマー制御の空気圧式ダイヤフラムによる自動洗浄機構を備え、圧力方式の洗浄オプションも用意されています。典型的な圧力損失は 1,000〜1,500 Pa。風量を増加させるため、複数台を並列接続できます。製品は ATEX 文書、証明書および取扱説明書を含む完全な状態で出荷され、据付準備が整っています。

技術データ（表）
材質：亜鉛めっき鋼
設置：屋内（結露リスクのため屋外設置は非推奨）
最大風量：1,800 m³/h
3,600 m³/h
5,400 m³/h
7,200 m³/h
電圧：230 V
消費電力：30 W
圧縮空気（供給）：6 Bar
圧縮空気（消費）：3 リットル（洗浄サイクルあたり）
フィルタ面積：30 m²
60 m²
90 m²
120 m²
接続（入口）：ø315 mm
ø315 mm
ø400 mm
ø500 mm
接続（出口）：ø315 mm
ø315 mm
2 x ø315 mm
3 x ø315 mm
寸法（L×W×H）：635 x 935 x 2,035 mm
635 x 935 x 2,035 mm
935 x 935 x 2,035 mm
935 x 1,230 x 2,035 mm
重量：135 kg
135 kg
180 kg
225 kg

特長 / 技術仕様

• 材質：亜鉛めっき鋼。
• Zone 21 および 22 の ATEX 認証。
• ろ過効率：0.3 µm で最大 99.9%。
• 空気圧式ダイヤフラムバルブによる自動洗浄（標準はタイマー制御；圧力式オプションあり）。
• 単体風量：最大 7,200 m³/h；並列使用で最大 28,800 m³/h。
• 典型的な圧力損失：1,000–1,500 Pa。
• 電気：230 V、30 W。
• 圧縮空気：供給 6 Bar、消費 約 3 L/サイクル。
• フィルタ面積オプション：30 / 60 / 90 / 120 m²。
• サイズに応じた入口/出口接続オプション（ø315 / ø400 / ø500 mm）および複数出口構成。
• 寸法と重量はモデルにより異なる（上記技術データ参照）。
• 爆発膜、ATEX 制御盤、耐火花フィルターカートリッジ、ATEX 認証ショットバルブ、25 L 回収バケットを含む納品。
• ATEX 文書一式および取扱説明書付属。
• 結露リスクのため屋外設置は推奨しません。
