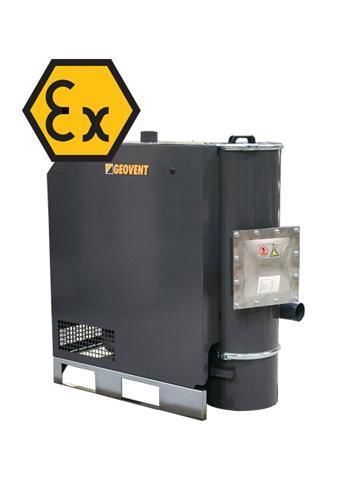

埃吸引ユニット HVUX

産業用

概要
HVUXおよびHVUX Liteは、研削粉やブレーキ粉塵の吸引および作業場の清掃向けに設計された高真空ユニットです。これらは粉じんの多い大気（Zone 21/22）でフィルターの汚れ側での使用を前提とし、二段式サイクロンろ過により99.9%のろ過効率を実現します。標準仕様のほか、ATEX対応の側流チャネルブロワー、爆発放散パネル、安全用フィルター、アラームや監視機能を備えたカスタム制御盤などのオプションを用意しています。

主な内容

• 研削粉、ブレーキ粉塵、一般清掃向けの高真空抽出ユニット
• フィルター汚れ側での可爆性粉じん雰囲気での安全運転（Zone 21/22）
• 99.9%の効率を持つ二段式サイクロンろ過と自動洗浄
• オプションのATEX認証側流チャネルブロワー、爆発放散パネル、破裂センサー
• フィルター漏れ時の保護を行う安全フィルター内蔵
• スタート/ストップ、アラーム、監視機能を備えたカスタマイズ可能な制御盤
• 最大20,000時間のモーター寿命を想定した耐久性の高い駆動系

製品情報
HVUXシリーズ（HVUX Lite含む）は、研削粉やブレーキ粉塵の除去、車両準備作業、ワークショップの一般清掃など、要求の高い産業用途向けに開発されています。連続運転に耐えうる設計で、保守負荷を低減します。

両モデルとも99.9%の粒子分離を実現する堅牢な二段式サイクロンろ過を採用しています。フィルターは帯電防止処理されたアルミニウムコーティングのポリエステル製で、通常使用での想定寿命は4,000～8,000時間です。自動洗浄システムを内蔵し、フィルター性能を維持してダウンタイムを最小化します。

HVUXシリーズは、フィルターの汚れ側（Zone 21/22）での可爆性粉じん雰囲気を安全に扱うよう構成されています。標準構成ではフィルター下流側はATEX分類されていませんが、必要に応じてATEX承認の側流チャネルブロワーやカスタム制御盤、爆発放散パネル、破裂センサーを装備可能です。

追加の安全フィルターにより、主フィルターの漏れ時にも二次保護が提供されます。駆動系は最大20,000時間の長寿命を想定して設計されています。制御盤はABS製（Liteは鋼製）で、自動化、アラーム、監視のオプションに対応します。

技術データ
材質：粉体塗装鋼板
設置：屋内
最大風量：939 m³/h
最大圧力：30,000 Pa
電圧：3×400 V
電流：11.1～21.6 A
出力：5.5/6.5 kW ～ 11/13 kW
周波数：50 / 60 Hz
ATEXゾーン：21（汚れ側）
寸法（L×W×H）：800 × 1,812 × 2,060 mm
重量：280～310 kg

主な特徴 / 仕様

• 二段式サイクロンろ過、効率99.9%および自動洗浄
• 帯電防止アルミコーティングポリエステルフィルター（通常使用で4,000～8,000時間の寿命）
• 漏れ保護用の安全フィルター内蔵
• オプション：ATEX認証側流チャネルブロワー、爆発放散パネル、破裂センサー
• アラーム、監視、制御の自動化オプションを備えた制御盤（ABS；Liteは鋼製）
• 耐久性の高い駆動系—最大20,000時間のモーター寿命
• 材質：粉体塗装鋼板；設置：屋内
• 最大風量：939 m³/h；最大圧力：30,000 Pa
• 電圧/出力：3×400 V；5.5/6.5 kW ～ 11/13 kW；電流：11.1～21.6 A；周波数：50/60 Hz
• 寸法（L×W×H）：800 × 1,812 × 2,060 mm；重量：280–310 kg
