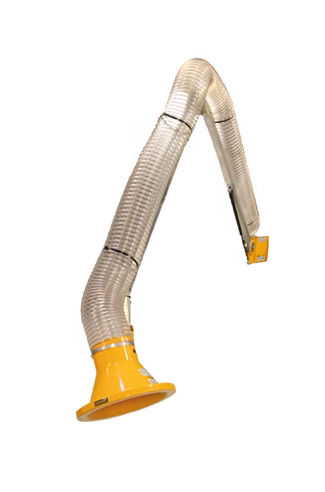

壁取り付け式吸引アーム ASX

フレキシブル多関節粉塵用

説明 Geovent ASX 吸引アームは、爆発性雰囲気での可燃性ガス、蒸気、粉塵の吸引に対応するATEX準拠の製品です。要求の厳しい産業環境での精密な位置決めに対応するため、外付けサポートアーム、軽量の回転ホース、複数の関節を組み合わせ、制御された人間工学的な取り扱いを実現しています。

内容

• ATEX準拠のアーム（可燃性ガス・粉じん雰囲気向けに認証）。
• 外付けPURホースとサポートアームにより簡便で正確な位置決めが可能。
• 人間工学に基づく設計で、滑らかな操作性と複数の関節を有する。
• フードはØ80 mm～Ø200 mmの径で選択可能；大径フードは一体型の人間工学ハンドルを装備。
• 外付けの帯電防止PURホースは銅スパイラルで接地される。
• 270°回転可能な壁取付ブラケットにより広い作業範囲を確保。
• 標準長さは2 m、3 m、4 m；延長アームで最長9 mまで拡張可能。

製品情報 ASXアームはATEX指令2014/34/EUに適合するよう設計されており、溶剤蒸気、食品・医薬品工程由来の各種粉じん、燃料蒸気などの可燃性媒体の吸引に適しています。外付けPURホースは軽量で帯電防止機能を備え、ホースの接地は銅スパイラルで行われます。アーム自体は二重接地され、抵抗値は10 kΩ未満です。運動学的構成は3つの安定した関節と2つの柔軟な回転点を含み、精密な位置決めを可能にします。壁取付ブラケットは270°の可動範囲を提供します。フードは黄（RAL1007）の粉体塗装仕上げで、大きいサイズは一体型ハンドルを備えます。利用可能な長さは2,000 mm、3,000 mm、4,000 mmで、延長アームにより最大9,000 mmまで延長可能です。

仕様 / 技術仕様

• 適合基準：ATEX指令 2014/34/EU（可燃性ガス・粉じん雰囲気対応）。
• 最大風量：2,000 m³/h。
• フード接続径：Ø80 – Ø200 mm。
• 標準アーム長（L）：2,000 mm、3,000 mm、4,000 mm；延長アームで最大9,000 mmまで拡張可能。
• 温度定格：連続 90°C、短時間 125°Cまで。
• 重量：約 8 – 12 kg（構成により異なる）。
• ホース：外付けPURホース、帯電防止、銅スパイラルで接地。
• 接地：アーム二重接地、抵抗値 10 kΩ 未満。
• 関節・操作性：3つの安定した関節と2つの柔軟な回転点により精密な位置決めが可能。
• 取付：270°可動の壁取付ブラケット。
• 仕上げ：フードは黄（RAL1007）粉体塗装（標準オプション）。
