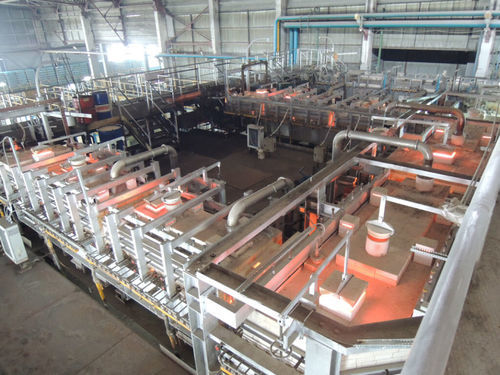

エア冷却器 FH DC

オーブン用工業用空冷式

製品概要
Glass Serviceは、成形前のガラスの熱調整を目的としたディストリビュータおよびフォアハースを設計・供給します。FH DC（直接冷却）およびFH DC-IC（間接＋直接冷却）の構成があり、熱均一性、冷却制御、設置スペースの最適化を重視しています。

主な特長

• 対応幅：400～1500 mm
• ガラス深さ：178～250 mm（機種・ガラス種により異なる）
• 冷却オプション：中央直接冷却（DC）、放射式間接冷却（DC-IC）およびその組合せ。高牽引ライン向けに底面冷却を選択可能
• 左右独立の燃焼制御および光学式放射温度計または白金熱電対による温度測定

FH DC – 直接冷却

• 中央に分離された冷却チャネルにより側面加熱ゾーンへの干渉を最小化
• ゾーン全長にわたる均一な冷却空気分配
• 簡素な耐火ブロック設計により施工時間と耐火材コストを低減
• 中央冷却により全長を短縮可能で設置スペースを節約
• 曲げに対する高い機械的耐性を確保

FH DC-IC – 間接＋直接冷却

• 正弦波状の表面を持つ放射板による滑らかな放射冷却と中央の直接空冷の組合せ
• 冷却空気と排ガスの分離（低牽引ディストリビュータ/特殊ガラス向けに推奨）
• 放射冷却と直接冷却の比率を操作者が調整し、熱均一性を最適化可能
• 高牽引設備向けに底面冷却の追加が可能

直接冷却と間接冷却の概念
直接冷却：フォアハース中心線に沿った制御された冷気流により中心部を迅速に冷却し、工程切替時の応答性を高めます。間接冷却：放射板が中心部の熱を放射で除去し、空気の直接衝撃なしに滑らかな中心部冷却を実現します。

技術仕様

• 対応幅：400～1500 mm（モデルにより14"～54"）
• ガラス深さ：通常178～250 mm（6"～9"、ガラス色・種類に依存）
• モデル範囲：FH DC K16–K54；FH DC-IC K26–K54
• 温度制御：左右独立の燃焼制御
• 冷却空気ファンモータ：例 3相 400 VAC 50 Hz – 0.55 kW（標準の例）
• 耐火設計：簡素なブロック構成で施工が容易、曲げ耐性に優れる
• 間接冷却面：放熱効果を高める正弦波形状の放射板
