ガス用ベンチュリエジェクター MV2 series

産業用調整可能コンパクト

概要
Glass Serviceは、産業用バーナー向けに空気/ガス比を制御するための、精密でカスタマイズ可能なベントリミキサーを製造しています。本体は鋳鉄製の一体成形を機械加工した外殻と、仕様に合わせて校正されたオーダーメイドのベントリインサートで構成されています。ベントリ効果と調整用ピンの組合せにより、気流によってガスが吸引され混合され、バーナーへ供給されます。初期の空気/燃料比は内蔵バルブで設定します。

ミキサーの特長

• 圧力損失が小さい
• 複数のサイズ組合せ（DN40–DN80）
• 点検、清掃、容量調整のためのフランジ接続
• コンパクトで可逆、取り付け向きに依存しない設計
• 稼働信頼性の高い鋳鉄構造
• ガス調整用の内蔵バルブ
• 交換可能なノズルと調整可能なピンによる精密なガス供給
• 迅速なメンテナンスと拡張性を考慮した容易な分解
• 安定した燃焼比

材料と構造
ミキサー本体と混合室は一体鋳造部品から機械加工されています。ベントリインサートはAluminum Anticorodal製でカスタム校正されます。ノズル（スパッド）は真鍮製で、必要な開口径に応じて構成可能です。

動作原理
ベントリの絞り部を通過する空気のエネルギーにより負圧が発生し、校正ノズルからガスが吸引されます。空気/ガス混合物は混合室で速度を落としながら圧力を回復します。ガス量はピン調整バルブで制御され、内部径を調整する交換ノズルとの組合せで高精度な計量を実現します。

設計基準
推奨事項：吸気圧はミキサー圧力の約3.5倍とし、十分な吸引エネルギーを確保してください。ベントリミキサーでの圧力損失はシステム全体の少なくとも66％以上を推奨します。試験値では吸気圧/ミキサー圧力比が3.5:1の場合、ベントリ圧力降下は約71％となります。ミキサー空気開口面積とバーナー出口ポート面積の比を概ね2.5:1に保ってください。

設置
設置は簡単で迅速です：各フランジに4本のねじで固定するだけで使用可能です。ユニットは対称配置の設置に対応し、ガスの流入向きは到達配管に応じて変更できます。ミキサー直後にエルボを設置しないこと、ミキサー出口とバーナー間に管径の最低5倍の距離を確保することを推奨します（燃焼不安定化防止）。

保守

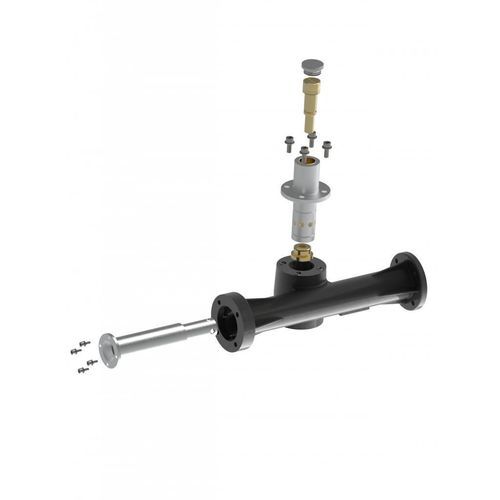

保守・校正が迅速に行えるよう設計されています：フランジのねじを外すことでベントリインサート、ノズル、バルブへのアクセスが可能になり点検・清掃・交換が容易です。

一般寸法（mm）および選択可能なサイズ
サイズ | H | L | P
DN40 | 142 | 325 | 124.5
DN50 | 142 | 375 | 143.3
DN65 | 154.5 | 425 | 163.5
DN80 | 193.5 | 605 | 185

モデル / 出力 / コード / インサート（概要）
サイズ | 出力 (kW) | MODEL | CODE | 内部インサート Ø [MM] | スパッド穴 Ø [MM]
DN40 | 98 | G-MAIGLA00065MV | MV2-40 | 20 | 8
DN50 | 158 | G-MAIGLA00066MV | MV2-50 | 26 | 12
DN65 | 265 | G-MAIGLA00067MV | MV2-65 | 34 | 18
DN80 | 366 | G-MAIGLA00069MV | MV2-80 | 40 | 22

技術仕様

• 製品：ベントリミキサー（空気/ガス混合用プレミックスベントリ）
• 構造：ミキサー本体および混合室は一体鋳造部品から機械加工
• インサート材質：Aluminum Anticorodal（カスタム校正）
• ノズル材質：真鍮（校正済み、構成可能）
• 外殻材質：鋳鉄
• 初期の空燃比設定用内蔵ガス調整バルブ
• 交換可能ノズル＋調整可能ピン（ピン調整バルブ）による高精度ガス計量
• 点検・清掃・容量調整用フランジ接続
• 方向を問わないコンパクトで可逆の設計
• 推奨設置比率：吸気圧 ≈ 3.5 × ミキサー圧力；ベントリ圧力降下 ≥ 66％；ミキサー空気開口面積/バーナー出口面積 ≈ 2.5:1
• 利用可能な公称サイズ：DN40、DN50、DN65、DN80
• サイズ別の典型出力（kW）：DN40=98、DN50=158、DN65=265、DN80=366
• モデルコード例：MV2-40、MV2-50、MV2-65、MV2-80（概要表参照）
