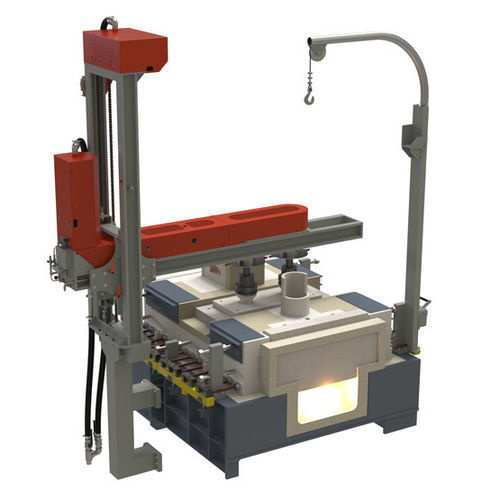

パドルミキサー

縦型液体用ガラス産業用

概要
Glass Serviceのかくはん機構は、前炉（forehearth）内のガラスを均質化し、表面欠陥を除去するとともに、着色前炉での均一な混合を実現します。主な用途は、キャットスクラッチの除去、コーデの除去、ガラスのブレンドなどです。

厳しい作業環境向けの設計
高温にさらされる稼働部には、信頼性向上と保守低減のために適切な材料を採用しています。スチールフレーム、高温用軸受、クイックカップリング等が標準です。

標準構成
通常、かくはん機構は以下を含みます:

• スチール製支持フレーム
• かくはんユニット取り外し用の手動またはモータ駆動リフティングシステム
• かくはん子（パドル型またはスクリュー型）
• 制御システム（中央制御盤またはローカルパネル）

提供されるシステム
Glass Serviceは主に以下のシステムを提供します:

• フラッグ（旗）型かくはん機
• X‑Y型かくはん機（X・Y軸の2軸移動）

フラッグ型：主な特徴

• スチール製垂直支持コラム
• 手動またはモータ駆動の垂直移動
• 耐火性スクリューやパドル用のクイックリリースカップリング
• 軸受の圧縮空気による冷却・潤滑
• 最大5基のローター搭載可能
• パドル/スクリューの交換が容易でメンテナンスが簡便

フラッグ型：構成部品と駆動
機械は以下で構成されます:

• 大径鋼管製の垂直支持コラム
• 手動ラック＆ピニオンによる垂直移動（モータ化オプションあり）
• 電動機とギアボックスによる駆動、手動速度調整
• チェーン、テンショナー、ピニオンを用いた伝動
• 高温用グラファイト軸受を有するスクリュースピンドル
• 耐火スクリュー/パドル用のクイックカップリング
• 軸受冷却・潤滑用のフィルタ付圧縮空気システムと圧力調整器
• ヒートシールド
• インバータ、非常停止、スタート/ストップを備えた制御ボックス

X‑Y型：利点と動作
X‑Y機構は設置スペースを低減し、メンテナンスを簡素化します。垂直移動はモータ駆動、Y方向は強化された並列レール上での移動により実現されます。スピンドルは大型グラファイトベアリングで支持されます。利点:

• 最小限の設置スペース
• 最高温度域から離れた位置でのメンテナンス実施が可能
• スピンドルの正確かつ簡単な再配置

ローターと伝動
ローターの駆動系はチャックホルダアーム上部に配置されます。ローターはモータとギアによって駆動され、回転方向は各ローターごとまたは同期で選択可能です。速度制御用インバータはオプションです。可動部はスチールガードで保護され、伝動部は圧縮空気で冷却・潤滑されます。チャックとローターの結合はクイックリリース式です。市場の任意のロータータイプをサポートします。

保守と交換
パドル/スクリューは簡単に取り外し・交換できるよう設計されており、必要な側面スペースは最小限です。安全な取り外し・交換のための手順図が提供されます。

オプション
選択可能なオプション:

• 空圧クラッチ（トルク制限、クラッチ開放検出による停止とアラーム）
• モータ駆動の垂直リフティング
• スピンドル回転用インバータ制御（AUTO/MAN、段階的速度、表示、4‑20 mA経由の遠隔DCS制御）

技術仕様

• 垂直高さ（フラッグ型）: 約2,275 mm – カスタマイズ可
• 垂直ストローク（フラッグ型）: 約950 mm – カスタマイズ可
• フォアハース中心から支持柱までの距離: カスタマイズ可
• ローター数（フラッグ型）: 1〜5
• 各かくはん子の最大重量（フラッグ型）: 120 kg
• 回転数（スクリュー、フラッグ型）: 4.8 – 26 rpm（手動調整）
• 回転数（パドル、フラッグ型）: 1.3 – 12.6 rpm（手動調整）
• 設置電力（フラッグ型）: 0.75 kW
• 電源（フラッグ型）: 380 V 3相 – 50 Hz / 440 V 60 Hz
• 全体寸法（X‑Y）: フォアハース寸法により決定
• ローター数（X‑Y）: 1〜5
• ローター間隔（X‑Y）: カスタム対応
• 各かくはん子の最大重量（X‑Y）: 60 kg
• 回転数（スクリュー、X‑Y）: 4.8 – 26 rpm（手動調整）
• 回転数（パドル、X‑Y）: 1.3 – 12.6 rpm（手動調整）
• 設置電力（X‑Y）: 0.75 kW
• スピンドルアーム昇降用設置電力（X‑Y）: 0.18 kW
• 電源（X‑Y）: カスタマイズ可能な各種ソリューション
