電気作動バルブ

手動式調整流量調整用

概要
Glass Service は、バーナーおよび燃焼システムにおける空気流量の精密制御向けに調整可能ポート式エアバルブ mod. VV を製造しています。本バルブは調整可能な矩形ポートにより可変流量を提供し、手動または自動制御に対応します。調整可能なポートにより設置後の現地でのサイズ調整が可能です。内部部品は配管からバルブを取り外すことなく整備できます。

材質
本バルブは鋳鉄製ボディを採用し、内部部品は Anticorodal アルミニウムから機械加工され、自己潤滑ブロンズ製ブッシュを備えます。ガスケットは NBR。ミキサー本体と混合室は鋳物から加工され、校正ノズルは真鍮製でカスタマイズ可能です。

動作
制御はカーテン調整ノブ（ポートの高さ）およびコア制御シャフト（ポートの幅）で行います。ノブを回すとカーテンが前後しポートを開閉し、シャフトを回すとコアが回転して矩形ポートを比例的に露出します。流量はポートの高さと幅が出口に対して占める比率により決まります。手動操作またはアクチュエータ接続による自動制御が可能です。

主な特長

• バタフライ弁設計に比べて流れ特性が改善
• 最大流量を制限するための調整可能なポート
• バーナーや燃焼システム向けの可変圧力下での空気流量制御
• 鋳鉄ボディによる構造的安定性
• 取付方向を問わない設置
• 広い作動範囲をカバーする3つのボディサイズ（B、C、D）
• 配管を外さずに行えるインラインでの分解整備
• アクチュエータとの直接接続またはリンク接続に対応

バルブ主要寸法（mm）
TYPE | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R
BODY B | M6 | 42 | 114.4 | 224 | 100 | 8 | 12 | 38 | 49 | 84 | 84 | 7 | R6 | 42 | M6 | 42
BODY C | M6 | 70 | 137 | 254 | 120 | 8 | 12 | 38.5 | 62 | 102 | 102 | 9 | R6 | 50 | M6 | 50
BODY D | M6 | 70 | 187.5 | 319 | 164 | 8 | 12 | 38.5 | 85 | 140 | 142 | 10.5 | R6 | 80 | M8 | 60

接続キット寸法（mm）
VALVE SIZE | A | B | C | D | E | F | G | H | I
B - DN40 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G1"1/2
B - DN50 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G2"
C - DN50 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"
C - DN65 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"1/2
C - DN80 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 40.5 | G3"
D - DN80 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G3"
D - DN100 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G4"

取付

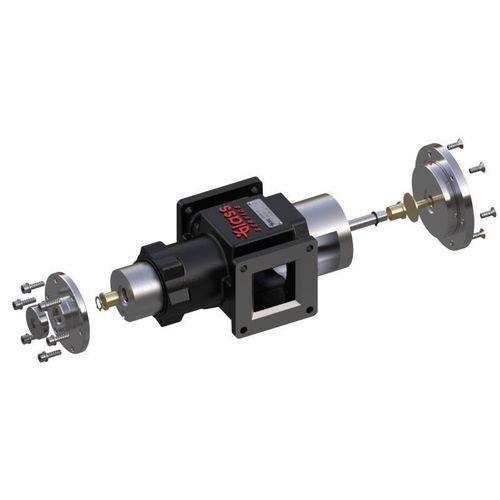

バルブは標準の制御モータを取り付けるためのタップ付きマウントパッドを備えています。サーボモータ接続用のレバーキットが付属します。フランジ接続を標準ねじ接続へ変換するためのスレッディングキットやインライン接続用のマウントキットがオプションで利用可能です。フランジごとに4本のネジで取付けます。

保守
内部部品はラインを外すことなく清掃・交換可能で、メンテナンスによる停止時間を低減します。

技術仕様

• モデル: mod. VV
• 機能: 流量制御用調整ポート式エアバルブ（手動または自動）
• 遮断弁としては不適合
• 本体材質: 鋳鉄
• 内部部品: Anticorodal アルミニウム
• ブッシュ: 自己潤滑性ブロンズ
• ガスケット: NBR
• ノズル: 真鍮、カスタマイズ可能
• 取付: 取付方向フリー、アクチュエータ用タップ付マウントパッド、サーボ用レバーキットあり
• 保守: 配管を外さずにインラインで内部部品の整備が可能
• 対応ボディサイズ: B、C、D（上記寸法表参照）
