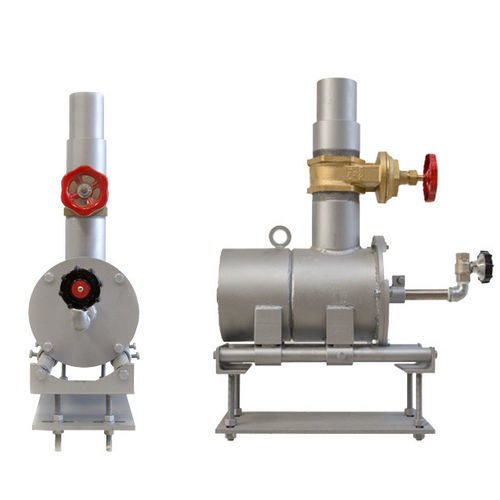

放射バーナー BR – HT

天然ガスガスガラス用

一般説明
Glass Serviceは、ガラス溶融および分配用途向けの空気‑ガス燃焼システムを一式で供給します。供給範囲には、燃焼器本体のほか、空気／ガスバルブ、フレキ接続、流量バランスおよび測定用のオリフィスプレート、必要に応じた高温用断熱配管などが含まれます。

概要
BRシリーズは定格出力145〜1600 kWをカバーします。溶融エリア向けの発光炎（LF）と、分配器エリア向けのクリア炎（NF）の2種類の炎が選択可能です。燃焼器は上方または下方からの配管で取り付け可能です。バーナーブロックはGLASS SERVICEが供給するか、GLASS SERVICEの図面に基づき顧客側で製作することができます。高温仕様（BR – HT）は最大800 °Cまで対応します。

設計上の特徴
BR燃焼器は、炉のクラウン部での局所的な温度ピークやラットホールを避けるため、低運動量の炎経路を採用しています。炎の放射は可視スペクトルに集中しており（ガラスへの放射伝熱を向上）、制御と効率を重視した設計です。主な特徴は以下の通りです：

• 低運動量の炎経路
• 可視スペクトルでの高い放射（500–2000 nm）
• 炎経路調整のための外部連続長さ調整（デュアルインパルスモデルあり）
• 保守性を考慮した容易な部品着脱
• 天然ガスまたはLPGに対応
• 複数のサイズ展開

デュアルインパルスモデル（BR‑DI）
BR‑DIは特殊なノズル設計を採用し、ノズル交換を行わずに炎長を変更可能です。調整はバーナーランスに設置した手動バルブで行います。デュアルインパルス技術は高発光炎用のみ提供されます。

製品表（モデルと技術データ）
BRシリーズ – モデルと定格出力
Model | Size (inch) | Nominal power (kW)
BR 3 | 3 | 145
BR 4 | 4 | 220
BR 5 | 5 | 290
BR 6 | 6 | 365
BR 8 | 8 | 730
BR 12 | 12 | 1600

BRシリーズ – 空気/ガスおよび炎データ
Parameter | BR 3–4 | BR 5–6–8 | BR 12
Max. air temperature (°C) | 400 | 600 | 600
Air pressure (mbar) | 30 | 35 | 35
Gas pressure (mbar) | 25 | 30 | 30
Flame length (m) | 0.3–0.7（小型） | 0.7–3（中型） | 1.5–4.5（大型）

BRシリーズ – 入口配管と寸法
Gas inlet piping (A) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 1" | 1"1/4 | 1"1/2 | 1"1/2 | 2" | 2"

Air inlet piping (B) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 3" | 4" | 5" | 6" | 8" | 12"

寸法 (mm) – 型群ごとの例 (C / D / E / F):
BR 3: C 168, D 540, E 250, F 384
BR 4: C 219, D 550, E 250, F 435
BR 5: C 244, D 570, E 260, F 455
BR 6: C 273, D 920, E 320, F 480
BR 8: C 324, D 1020, E 370, F 570
BR 12: C 457, D 1063, E 365, F 700

BR‑DI（デュアルインパルス）シリーズ – モデルと定格出力
Model | Size (inch) | Nominal power (kW)
BR DI 5 | 5 | 290
BR DI 6 | 6 | 365
BR DI 8 | 8 | 730
BR DI 12 | 12 | 1600

BR‑DI – 典型データ
Max. air temperature (°C) | 600
Air pressure (mbar) | 30
Gas pressure (mbar) | 30
Flame length (m) | 0.7–3（機種により異なる）
Gas inlet piping A (inch) および Air inlet piping B (inch) は、機種によりBRシリーズの寸法に対応します。

追加説明
ノズルの種類により炎形状（発光またはクリア）が決まります。炎長はノズルサイズで調整可能で、BR‑DIでは手動バルブでも調整できます。流量制御や圧力損失のバランスにはオリフィスプレートを使用します。高温仕様（BR – HT）は最大800 °Cまで対応します。

技術仕様

• Manufacturer / Brand: GLASS SERVICE
• 商用モデル名: BR – HT（高温仕様）
• 提供モデル: BR 3、BR 4、BR 5、BR 6、BR 8、BR 12 および BR‑DI 5/6/8/12
• 定格出力範囲: 145 kW〜1600 kW
• 炎タイプ: 発光炎（LF）＝溶融部用、クリア炎（NF）＝分配器用
• 炎放射: 可視スペクトルに集中（500–2000 nm）
• 炎長: 機種により通常0.3 m〜4.5 m
• 燃料: 天然ガスまたはLPG
• 吸気温度オプション: 標準および一部機種で600 °Cまで、BR – HTで最大800 °C
• 制御オプション: デュアルインパルス技術による外部連続炎長制御（BR‑DI）
• 保守性: メンテナンス用の容易な部品取り外し設計
