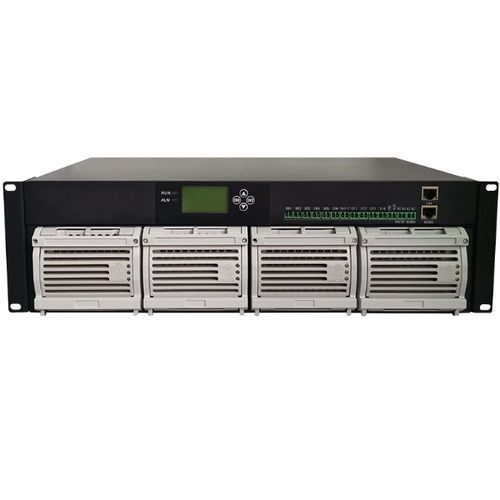

3U電源 VT-220 / 48-200AS

DC制御単一出力

説明
交流入力：176 VAC ～ 280 VAC。直流出力：40 VDC ～ 60 VDC。寸法：482 × 410 × 132 mm（19インチ 3U）。重量：21 kg。保証：2年。

概要
VT-220/48-200AS は、19インチラック用の通信グレードのモジュラー直流整流システムです。モジュラー設計により整流モジュールの増減で出力容量を拡張でき、監視モジュールを統合してシステム監視が可能です。通信や産業用電源用途向けに設計されており、通常運転時に負荷電力の供給およびバッテリのフロート電流・均等化電流を提供します。整流器は並列動作と電流共有に対応し、冗長化や容量拡張が可能です。

技術仕様（表）
Model: VT-220 / 48-200AS
環境 - 動作温度：-40°C ～ 55°C
環境 - 保管温度：-40°C ～ 70°C
環境 - 相対湿度：≤ 90% RH（30°C）
環境 - 高度：≤ 2000 m（2000 m 超での出力低下あり）
AC入力 - AC入力方式：L＋N＋PE / 220 VAC
AC入力 - 入力電圧範囲：176 VAC ～ 280 VAC
AC入力 - 入力周波数：45 Hz ～ 65 Hz
AC入力 - 最大入力電流：≤ 51.13 A
AC入力 - 力率：≥ 0.99
DC出力 - 定格出力電圧（名目）：48 VDC
DC出力 - 定格出力電圧：53.5 VDC
DC出力 - 定格出力容量：12,000 W
DC出力 - 出力DC電圧：40 VDC ～ 60 VDC
DC出力 - 出力DC電流：0 ～ 50 A（出力電圧 48 V）
DC出力 - 電圧設定精度：≤ 1%
DC出力 - 効率：≥ 93.2%
DC出力 - ノイズ（ピーク・ピーク）：≤ 200 mV（0 ～ 20 MHz）
DC出力 - 加重ノイズ：≤ 2 mV（300 Hz ～ 3400 Hz）
AC入力アラーム・保護 - AC過電圧アラーム点：規定値：280 VAC ± 5 VAC*
AC入力アラーム・保護 - AC低電圧アラーム点：規定値：176 VAC ± 5 VAC
AC入力アラーム・保護 - AC過電圧保護復帰差：規定値：295 VAC ± 5 VAC
AC入力アラーム・保護 - AC低電圧保護点：規定値：180 VAC ± 5 VAC*
DC出力アラーム・保護 - DC過電圧アラーム点：規定値：58 VDC ± 0.5 VDC*
DC出力アラーム・保護 - DC低電圧アラーム点：規定値：45 VDC ± 0.5 VDC*
DC出力アラーム・保護 - DC過電圧保護点：規定値：60 VDC ± 0.5 VDC*
DC出力アラーム・保護 - LLVD：規定値：44 VDC ± 0.5 VDC*
DC出力アラーム・保護 - BLVD：規定値：45 VDC ± 0.5 VDC*
整流器 - 負荷分担：整流器は並列動作と電流共有が可能；定格出力電流の±5%以内の不均衡
整流器 - 入力によるデレーティング（45°C時）：入力 ≥ 154 VAC で100%出力；入力 < 154 VAC で300 W出力能力；入力85 VACで整流器停止

製品仕様

• Model: VT-220 / 48-200AS
• 寸法（W×D×H）：482 × 410 × 132 mm
• 重量：21 kg
• 定格出力電圧（名目）：48 VDC
• 定格出力電圧：53.5 VDC
• 出力電圧範囲：40 VDC – 60 VDC
• 定格出力容量：12,000 W
• 入力電圧範囲：176 VAC – 280 VAC
• 入力周波数：45 Hz – 65 Hz
• 最大入力電流：≤ 51.13 A
• 力率：≥ 0.99
• 効率：≥ 93.2%
• 動作温度：-40°C – 55°C
• 保管温度：-40°C – 70°C
• 相対湿度：≤ 90% RH（30°C）
• 高度：≤ 2000 m（2000 m 超での出力低下あり）
• ノイズ（ピーク・ピーク）：≤ 200 mV（0 – 20 MHz）
• 加重ノイズ：≤ 2 mV（300 Hz – 3400 Hz）
• 保護/アラーム：AC/DC の過電圧および低電圧のアラーム/保護ポイント（技術パラメータ参照）
