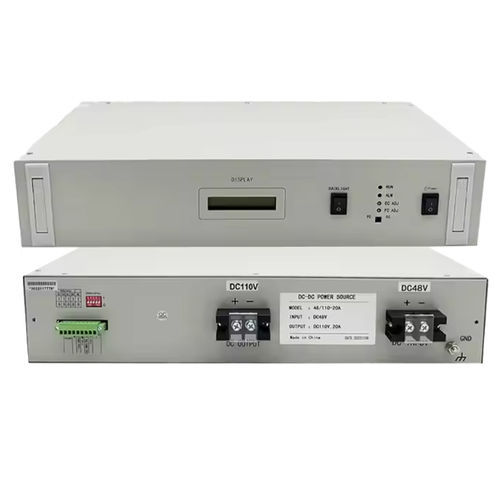

電圧増幅用DC/DC 変換器

高出力制御ラックマウント

製品概要
VOITA のラックマウント型 DC-DC 昇圧コンバータは、産業機器や通信システムで安定した直流昇圧が必要な用途向けに設計されています。単独運転または自動電流分配による並列運転が可能です。2U 19インチラックに収まり、効率が高く EMI 特性も考慮されています。

基本仕様

• DC入力: 48 VDC（代表モデル）
• DC出力（例）: 220 VDC（シリーズは DC220V / DC110V / DC48V / DC24V をモデルにより対応）
• 出力電流: 10 A（20 A 等のラインナップあり）
• 入力許容範囲（48Vモデル）: 43 V ～ 56.7 V
• 信号ポート: RS485（オプション）
• 筐体: 2U、19インチラックマウント

技術的特長

• 過電圧保護、過電流保護、短絡保護
• 高温保護
• 並列運転向け自動電流共有機能
• オプションの RS485 によるリアルタイム監視対応
• オプションの 4 系統ドライ接点：出力状態、出力電圧異常、内部温度、バッテリ低電圧

注意事項（運用上）

• 設置・運用は取扱説明書に従って実施してください。
• DC 入出力接続時は極性を守ってください。
• 感電や機器損傷を防ぐため、適切な接地を行ってください。
• 過負荷の継続使用は故障の原因となるため避けてください。
• メンテナンスのため取扱説明書を保管してください。

選択技術指標
効率: ≥85%（表）; 定格負荷効率: ≥90%
OCP 許容差: 定格 ±5%
負荷/源変動率: ≤±0.5%
温度係数: 150 PPM/℃
ピークリップル Vpp ≤ 100 mV; スイッチングリップル Vpp ≤ 60 mV; ノイズ ≤ 1 mV
動作温度: 0 ～ 45℃; 湿度: ≤95% RH 非結露; 使用高度: ≤2000 m
耐電圧試験: DC 2500 V; 漏れ電流: < 10 mA

入力低電圧/過電圧保護点
DC220V: LVP 180 V, OVP 270 V
DC110V: LVP 90 V, OVP 140 V
DC48V: LVP 40 V, OVP 60 V
DC24V: LVP 20 V, OVP 32 V

フロート/均等化充電の範囲と初期値
フロート電圧調整範囲: DC220V 180–230V; DC110V 99–132V; DC48V 43–56.7V; DC24V 22–27.6V
フロート出力初期値: DC220V 220V; DC110V 121V; DC48V 52.8V; DC24V 26.4V
均等化電圧調整範囲: DC220V 192–245V; DC110V 110–132V; DC48V 48–57.6V; DC24V 24–29.8V
均等化出力初期値: DC220V 227V; DC110V 127V; DC48V 56.4V; DC24V 28.2V
出力電圧保護点例: DC220V 245V ±1V; DC110V 145V ±1V; DC48V 58V ±1V; DC24V 30V ±1V

ポート定義（背面）
DC 入力: DC input+ / DC input-
DC 出力: DC output+ / DC output-
ダイヤルスイッチ（アドレス）: B0–B3 バイナリ（0–15）
9 ピン端子: RS485 A / B
故障ドライ接点: COM; BATTERY FAIL; TEMP FAIL; OUT VOLTAGE FAIL; OUT FAIL
電流共有インターフェース: SH+ / SH-（並列運転用）

起動手順（要約）

• DC 出力線を負荷に接続する。
• DC 入力線を極性に注意して接続する。
• 必要に応じて RS485 を接続する。
• 電源スイッチを入れて運転を開始する。

保守・故障対応（要約）

• 出力電圧が異なる場合: フロート/均等化ポテンショメータを調整する。
• 故障表示点灯: 過放電、損傷、短絡、過電流等を確認する。
• 出力はあるが負荷に電圧がない: 出力配線の開放を確認する。
• 出力が不安定: 過負荷を確認し、入力電圧が仕様内か点検する。
• 無出力: 出力配線、入力ヒューズ、入力電源を確認する。

技術仕様

• ブランド: VOITA
• モデル群: Rack Mount DC Step up Converter（DC220V / DC110V / DC48V / DC24V オプション）
• 定格 DC 入力: 48 VDC（典型）
• 入力許容範囲（48V）: 43–56.7 V
• 定格 DC 出力（例）: 220 VDC
• 出力電流: 10 A（例）— 20 A もあり
• 通信: RS485（オプション）
• 寸法: 2U、19 インチラックマウント
• 効率: ≥85%（表）；定格負荷 ≥90%
• 保護: OVP、OCP、短絡、過温度
• 並列運転: 自動電流共有（SH+/SH-）
• 環境: 0–45℃；湿度 ≤95% RH 非結露；高度 ≤2000 m
• 安全: Hi-pot DC2500V；漏れ電流 <10 mA
