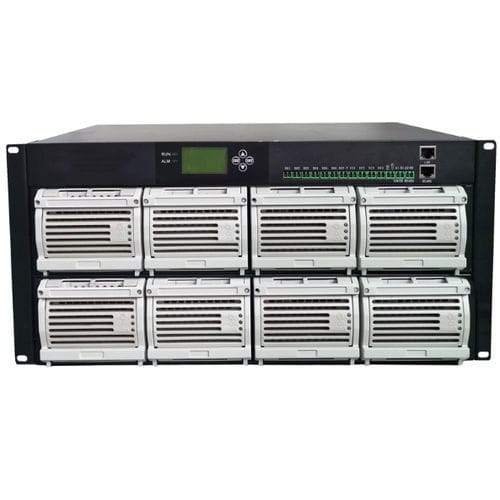

ラックマウント電源 VT-380 / 48-400AS

DC制御単一出力

説明
VT-380 / 48-400AS はラック搭載向けのモジュール式通信機器用整流器システムで、コンパクトな筐体にスケーラブルな電力構成を実現します。本システムは整流器モジュールおよび監視モジュールで構成され、通信機器や産業用機器への電源供給を目的とします。通常動作時には負荷電力、バッテリ浮動電流、バッテリ均等化電流を供給します。

主な特長

• 交流入力電圧範囲: 323VAC ~ 437VAC
• 直流出力電圧範囲: 40VDC ~ 60VDC
• システム寸法: 482 × 410 × 220 mm
• 重量: 37 kg
• 定格出力容量: 24000 W（システム）
• 保証: 2年

技術仕様

• モデル: VT-380 / 48-400AS
• 動作温度: -40°C ~ 55°C
• 保管温度: -40°C ~ 70°C
• 相対湿度: ≤ 90% RH (30°C)
• 標高: ≤ 2000 m（2000 m 超は出力低下）
• AC入力方式: L＋N＋PE / 220VAC
• 入力電圧範囲: 323VAC ~ 437VAC
• 入力周波数: 45Hz ~ 65Hz
• 最大入力電流: ≤ 74.3 A
• 力率: ≥ 0.99
• 定格出力電圧: 48VDC
• 評価出力電圧: 53.5VDC
• 定格出力容量: 24000 W（システム）
• 出力電圧範囲: 40VDC ~ 60VDC
• 出力電流: 0 ~ 50 A（48V時）
• 電圧設定精度: ≤ 1%
• 効率: ≥ 93.2%
• 出力ノイズ（ピーク間）: ≤ 200 mV (0 ~ 20MHz)
• 加重ノイズ: ≤ 2 mV (300Hz ~ 3400Hz)
• AC入力過電圧警報: デフォルト 280VAC ± 5VAC
• AC入力低電圧警報: デフォルト 176VAC ± 5VAC
• AC入力過電圧保護復帰差: デフォルト 295VAC ± 5VAC
• AC入力低電圧保護: デフォルト 180VAC ± 5VAC
• DC出力過電圧警報: デフォルト 58VDC ± 0.5VDC
• DC出力低電圧警報: デフォルト 45VDC ± 0.5VDC
• DC出力過電圧保護: デフォルト 60VDC ± 0.5VDC
• LLVD: デフォルト 44VDC ± 0.5VDC
• BLVD: デフォルト 45VDC ± 0.5VDC
• 負荷共有: モジュールは並列動作し、不均衡 ≤ ±5% の定格出力電流
• 入力による出力低下（45°C時）: 入力 ≥154VAC で 100% 出力；入力 <154VAC で 300W 出力；85VAC で低電圧停止

仕様

• モデル: VT-380 / 48-400AS
• 定格出力電圧: 48VDC
• 評価出力電圧: 53.5VDC
• 定格出力容量: 24000 W（モジュールあたり2.4kW × システム構成）
• AC入力範囲: 323VAC ~ 437VAC
• 効率: ≥ 93.2%
• 寸法: 482 × 410 × 220 mm
• 重量: 37 kg
• 動作温度: -40°C ~ 55°C
• 保証: 2年
