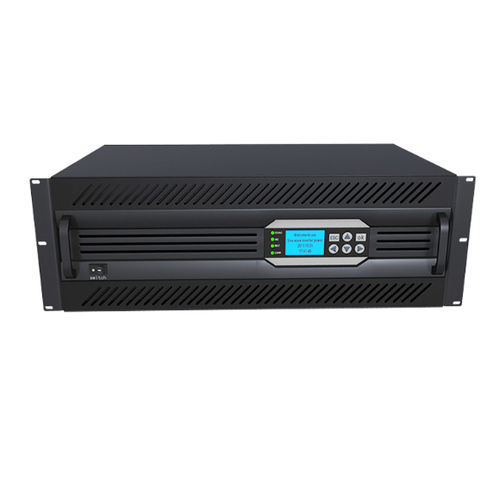

単相高周波数インバ－タ VT-HF48S220-8KVA

ラックマウント19 ラック4U

短い説明

• DC 48V 8000VAの純粋な正弦波力インバーター
• 入力：DC 48VバッテリーとバイパスAC 220V
• 定格出力：AC 220V/50HZ、6400W
• 寸法：482mm*176mm*470mm（4Uケース）
• 保証：2年間

概要

• 真の正弦波出力（T.H.D < 3%）
• 128×64の大型デジタルLCDディスプレイ（データ情報用）; 4つのLEDディスプレイ（作業ステータス用）
• 標準19インチラックマウントケース
• システム信号用5ルートドライ接点（DC入力障害、AC入力障害、過負荷情報、バイパス情報、出力障害）

機能

• RS232およびRS485通信、オプションのSNMP通信ポート
• パワーオンセルフテスト、ソフト出力スタート
• 可聴および可視アラーム
• 照会可能な履歴アラームメッセージを記録
• システム動作ステータスをリアルタイムで監視

特徴

• 自動切替機能：
• 短絡保護、過負荷保護、バッテリ過電圧保護、過電流保護、過温度保護
• 無人運転：システムは自動的にDC入力とAC入力の間で負荷にAC電源を供給するように切り替わります

技術パラメーター (表)モデル：VT-HF48S220-8KVA DC入力 - 定格入力電圧（Vdc）：48V 定格入力電流（A）： 167A DC入力範囲（Vdc）：40-60V 反射ノイズ電流：≤10 ACバイパス入力 - バイパス電圧範囲（Vac）：270V-170V (±10V) 定格入力電流（A）： 36.4A AC出力-容量（VA）：8000VA 定格出力容量（W）：8000VA6400W 出力電圧および周波数： 220Vac 50Hz/60Hz 出力電流（A）： 29.1A 電圧精度（V）：220±1.5% 頻度正確さ（Hz）：50±0.1％または60±0.1 波形：純粋な正弦波 THD: ≤3% （ライン負荷） 動的応答時間: 5% （負荷 0←→100） 力率 (PF)： 0.8 積み過ぎの機能: 100%-120% 60s; 121%-150% 10s インバーター効率（80%ライン負荷）: ≥85 インバーター↔バイパス(ms): ≤8ms 動作環境 - 絶縁耐力（入力および出力）：1500Vac-10mA、1分間 ノイズ（1m）: ≤55dB 包囲された臨時雇用者。 湿気: 0~90%、凝縮無し 高度（メートル）：≤2000 LCDディスプレイ：入力/出力電圧/周波数/出力電流/温度/容量率など インバーターの状態：オフグリッド ステータス、インバーター ステータス、バッテリーの電圧低下と過電圧、出力過負荷 寸法 - 標準19インチラックマウント（D×W×H）（mm）：482×480×176MM パッケージ寸法: 590×570×420mm 重量- N.W: 19.00KG; G.W: 30.00KG 保護：電圧/入力過電圧/出力過負荷/短絡下の入力 モデル・リスト（選択された容量） 48V/110V/220V DC-220VAC (LCD+LED display) - 例：1kvar: 800w (g.w 10kg, n.w 8kg); 2kvar: 1600w; 3kvar: 2400w; 4kvar: 3200w; 5kvar: 4000w; 6kvar: 4800w; 8kvar: 6400w; 10kvar: 8000w 48V / 24V / 110V/120V 出力のバリエーション、および上記の製品表に記載されている複数の容量。
