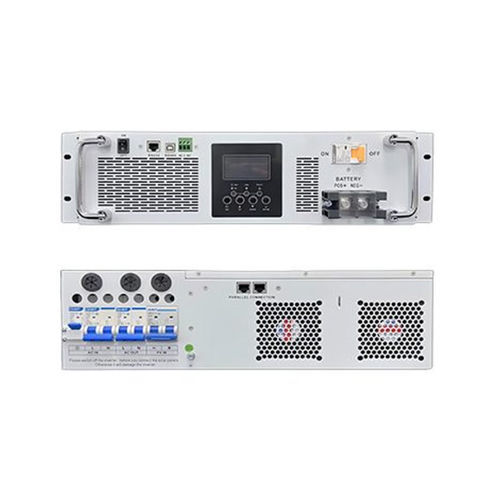

太陽光充電器/インバータ VT-HF48S220V-5KVA

オフグリッドハイブリッド型オールインワン

導入
VOITA VT-HF48S220V-5KVAは、純正弦波インバータ、内蔵MPPTソーラーチャージャー、ACバッテリーチャージャーを組み合わせたハイブリッドインバータ/チャージャーで、コンパクトな筐体でUPS相当の無停電電源を提供します。フロントの液晶表示はバッテリ充電電流、AC/ソーラー充電の優先設定、入力電圧閾値などの設定が可能で、ボタン操作により現地で簡単に調整できます。

主な特徴

• バッテリなしでの動作やコールドスタートに対応した純正弦波インバータ
• 内蔵MPPTソーラーコントローラ（MPPT範囲120–450Vdc、PV Voc 最大500V）
• LCDで入力電圧範囲やバッテリ充電電流を設定可能
• AC/ソーラー充電の優先設定が可能で、商用電源や発電機と互換
• 商用復帰時の自動再起動と、過負荷・過温度・短絡などの保護機能
• 通信：RS485、RS232；並列モデルは並列通信ポート、オプションでドライコンタクト対応

技術仕様

• 型番：VT-HF48S220V-5KVA
• ブランド：VOITA
• DC入力：48 VDC（定格）
• インバータ出力：220VAC、50Hz（50/60Hz設定可）；定格出力：5kVA / 5kW；純正弦波
• 効率：>95%（ラインモード）；インバータ最大効率94%
• 外形（短仕様）：482 × 290 × 113 mm、正味重量13 kg；一般仕様：438 × 438 × 130.8 mm、正味重量14 kg
• 色：白；安全認証：CE

動作パラメータ

• ラインモード：定格入力230Vac；低/復帰/高の遮断閾値は設定可能（例：UPS閾値170/180/280 Vac）
• インバータモード：出力電圧変動±5%；周波数50/60Hz；ピーク容量は定格の2倍を5秒間；過負荷保護は ≥150%で5秒、110–150%で10秒
• 充電モード：PV+AC最大充電電流100A；AC充電最大60A；3段階充電アルゴリズム（Bulk/Float/Overcharge 設定：Flooded58.4V / AGM56.4V / Float54V / Overcharge63V）
• ソーラー入力：定格PV出力5,500W；MPPT電圧範囲120–450Vdc；PV Voc 最大500V；最大PV入力電流18A；最大PV充電電流100A

通信とフロントパネル

• LCD表示、状態・充電・故障インジケータ；機能ボタンと電源スイッチ
• AC入出力、PV入力、バッテリ入力、バッテリブレーカー；接地端子
• RS232、RS485および並列通信ポート（並列モデル）；オプションでドライコンタクト

用途とシステム構成

• 小規模商業施設、通信、遠隔機器、産業用途のオフグリッドおよびバックアップ電源向け
• PVアレイおよびオプションの発電機と併用可能；並列運転で容量増強が可能

環境と保護

• 動作温度：-10°C～55°C；保管温度：-15°C～60°C；湿度5～95%RH（結露しないこと）
• 保護機能：過負荷、過温度、短絡および出力短絡保護（ブレーカー/電子的保護）
