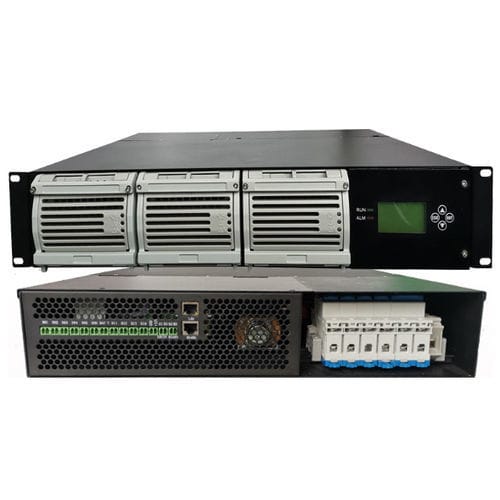

19 ラック電源 VT-220 / 48-150AS

AC/DC制御単一出力

製品説明
テレコム用整流システムは、高度なモジュラー設計により本体をコンパクトにしつつ、通信および電力分野の要件を満たす十分な出力を提供します。本システムは1台または複数の整流モジュールと監視モジュールで構成されます。通常運転時には、負荷電力、バッテリ浮動電流およびバッテリ整流電流を供給します。

主な特長

• 交流入力: L+N+PE/220Vac
• 直流出力電圧: 40VDC ~ 59VDC
• 保証: 2年
• 型番・寸法・重量:
  • 220/48-50A: 482*380*88mm / 12.5KG
  • 220/48-100A: 482*380*88mm / 12.5KG
  • 220/48-150A: 482*380*88mm / 15KG

技術仕様（表）
型番: VT-220/48-150AS
動作環境 - 動作温度: -5°C ~ 45°C
保管温度: -40°C ~ 70°C
相対湿度: ≤ 90%RH (30°C)
高度: ≤ 2000m
過電圧等級: レベル II
汚染度: レベル II
その他: 導電性粉塵や腐食性ガスなし。爆発の可能性なし

交流入力 - 交流入力: L＋N＋PE/220Vac
適用電力系統: TN, TT
入力電圧範囲: 85Vac ~ 300Vac
入力周波数: 45Hz ~ 65Hz
最大入力電流: ≤ 33A
力率: ≥ 0.99

直流出力 - 通常出力電圧: 48Vdc
定格出力電圧: 53.5Vdc
出力電圧範囲: 40Vdc ~ 59Vdc
出力電流: 0 ~ 150A (出力電圧 53.5V時)
電圧精度: ≤ 1%
効率: ≥ 94%
ノイズ（ピーク-ピーク）: ≤ 200mV (0 ~ 20MHz)
加重ノイズ: ≤ 2mV (300Hz ~ 3400Hz)

交流入力 警報および保護 - 交流入力過電圧警報点: 標準: 280Vac ± 5Vac、モニタで設定可能
交流入力低電圧警報: 標準: 90Vac ± 5Vac、モニタで設定可能
交流入力過電圧保護復帰: 標準: 295Vac ± 5Vac
交流入力低電圧保護点: 標準: 90Vac ± 5Vac、モニタで設定可能

直流出力 警報および保護 - 直流出力過電圧警報点: 標準: 29Vdc ± 0.5Vdc、モニタで設定可能
直流出力低電圧警報点: 標準: 21Vdc ± 0.5Vdc、モニタで設定可能
直流出力過電圧保護点: 標準: 29.0Vdc ± 0.5Vdc、モニタで設定可能
LLVD: 標準: 22Vdc ± 0.5Vdc、モニタで設定可能
BLVD: 標準: 21Vdc ± 0.5Vdc、モニタで設定可能

仕様

• 型番: VT-220/48-150AS
• 交流入力: L+N+PE / 220Vac
• 入力電圧範囲: 85Vac ~ 300Vac
• 入力周波数: 45Hz ~ 65Hz
• 最大入力電流: ≤ 33A
• 力率: ≥ 0.99
• 通常直流出力電圧: 48Vdc
• 定格出力電圧: 53.5Vdc
• 直流出力電圧範囲: 40Vdc ~ 59Vdc
• 出力電流: 0 ~ 150A (53.5V時)
• 電圧精度: ≤ 1%
• 効率: ≥ 94%
• ノイズ（pp）: ≤ 200mV (0 ~ 20MHz); 加重ノイズ ≤ 2mV (300Hz ~ 3400Hz)
• 動作温度: -5°C ~ 45°C
• 保管温度: -40°C ~ 70°C
• 相対湿度: ≤ 90%RH (30°C)
• 高度: ≤ 2000m
• 寸法（全モデル共通）: 482*380*88mm
• 重量: 220/48-50A & 220/48-100A = 12.5KG; 220/48-150A = 15KG
• 保証: 2年
