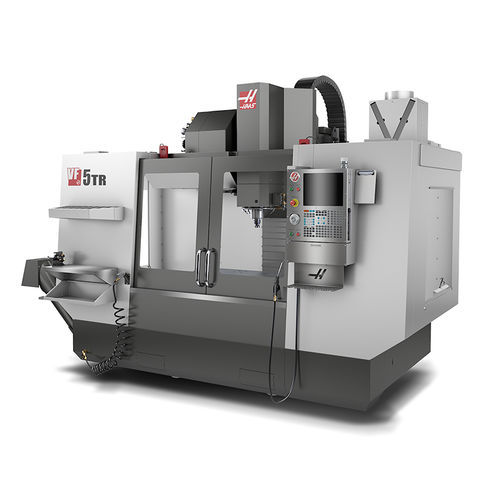

5軸マシニングセンタ VF-5/40TR縦型ロータリーテーブルBT 40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ロータリーテーブル
- スピンドル
- BT 40, HSK A-63
- ツールステーション数
- 30ツール
- 応用
- 自動工具交換装置
- その他の特徴
- 高速, ダイレクトドライブ
- X軸移動距離
1,270 mm
(50 in)- Y軸移動距離
660 mm
(26 in)- Z軸移動距離
635 mm
(25 in)- 回転速度
8,100 rpm
(50,894 rad.min-1)- 出力
22.4 kW
(30.46 hp)- X軸の移動速度
18,000 mm/min
(12 in/s)- Y軸の移動速度
18,000 mm/min
(12 in/s)- Z軸の移動速度
18,000 mm/min
(12 in/s)- 最大テーブル積載量
1,814 kg
(3,999 lb)- 最大ツール重量
5.4 kg
(11.9 lb)- ツール交換時間
2.8 s
- 総重量
5,761 kg
(12,700.83 lb)- 全長
417 cm, 427 cm
(164.2 in, 168.1 in)- 全幅
233 cm, 257 cm
(91.7 in, 101.2 in)- 全高
257 cm, 277 cm
(101.2 in, 109.1 in)
詳細
VF-5/40TRは、好評のVMCプラットフォームVF-5/40をベースとした汎用性の高い5軸マシニングセンタです。完全な同時5軸動作が可能で、ワークをほぼあらゆる角度に位置決めして加工することができます。さらに柔軟性を高めるため、トラニオンは機械の標準Tスロットテーブルに直接取り付けられ、3軸加工のみが必要な場合は簡単に取り外すことができます。
---
