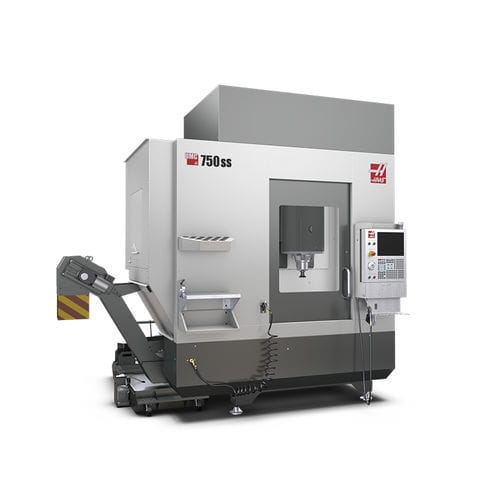

5軸マシニングセンタ UMC-750SS汎用ロータリーテーブルBT 40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- タイプ
- ロータリーテーブル
- スピンドル
- BT 40, HSK A-63
- ツールステーション数
- 30ツール
- その他の特徴
- 高速, 精密, ダイレクトドライブ, 高出力
- X軸移動距離
762 mm
(30 in)- Y軸移動距離
508 mm
(20 in)- Z軸移動距離
508 mm
(20 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力
22.4 kW
(30.46 hp)- X軸の移動速度
30,500 mm/min
(20.01 in/s)- Y軸の移動速度
30,500 mm/min
(20.01 in/s)- Z軸の移動速度
30,500 mm/min
(20.01 in/s)- 最大テーブル積載量
300 kg
(661 lb)- 最大ツール重量
5.4 kg
(11.9 lb)- ツール交換時間
1.8 s
- 総重量
6,463.8 kg
(14,250.24 lb)
詳細
5軸加工は、複数の面を持つ複雑な部品のセットアップを減らし、精度を高めるための効果的な手段です。Haasユニバーサルマシニングセンターは、3+2加工および5軸同時加工のためのコスト効果の高いソリューションです。UMC-750SSには、標準Tスロットと固定の汎用性を確保するための精密パイロットボアを装備する直径500mmのプラッタを備えた統合型高速2軸トラニオンテーブルが搭載されています。トラニオンは、+120～-35度の傾斜と360度の回転を実現するとともに、優れた工具クリアランスと大きな部品容量を提供します。
5軸同時加工
パワフルなインラインダイレクトドライブスピンドル
高速トラニオンテーブル
ワイヤレス直感型検査システム付き
