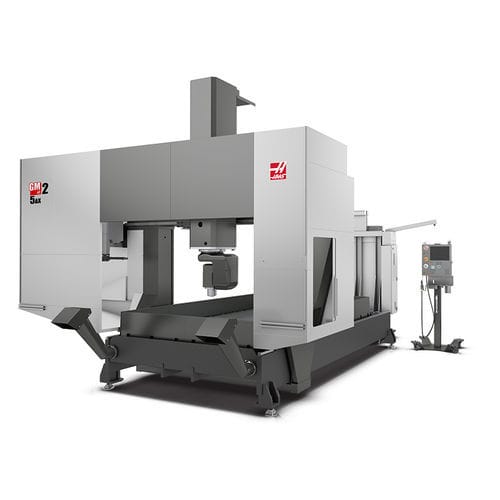

5軸フライス盤 GM-2-5AX回転スピンドル複合素材用ガントリー型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 回転スピンドル
- 加工材料
- 複合素材用
- タイプ
- ガントリー型
- スピンドル
- HSK-63-A, HSK F63
- ツールステーション数
- 30ツール
- 応用
- 大きなワークピース
- その他の特徴
- 剛性
- X軸移動距離
3,683 mm
(145 in)- Y軸移動距離
2,223 mm
(87.52 in)- Z軸移動距離
1,000 mm
(39.37 in)- 回転速度
20,000 rpm
(125,664 rad.min-1)- 出力
10 kW
(13.6 hp)- X軸の移動速度
12 m/min
- Y軸の移動速度
48 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
2,722 kg
(6,001 lb)- 最大ツール重量
5.4 kg
(11.9 lb)- 総重量
10,000 kg
(22,046.23 lb)
詳細
GM-2-5AXは、エアフレームコンポーネント、レイアッ成形、コンポジット構造など、複雑な大型部品の加工用として設計された5軸ガントリーミルです。剛性の高いスチール構造で、非常に安定した切削プラットフォームを提供し、厚さ1"のアルミニウムテーブルが標準となっています。移動するガードが切粉やクーラントからオペレーターを保護し、作業スペースを清潔に保ちます。
2軸スピンドルヘッドが、±245度のC軸回転、±120度のB軸傾斜を実現します。
剛性の高いスチール構造
切粉やクーラントを封じ込める移動ガード
厚さ1"のアルミニウム製テーブル
