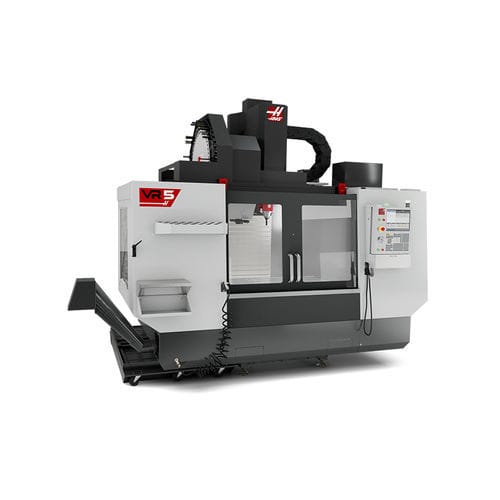

5軸マシニングセンタ VR-5縦型BT 3050ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- BT 30
- ツールステーション数
- 50ツール
- 関連機能
- コンタリング
- 応用
- プロファイル用
- その他の特徴
- コンパクト, 工具自動取り換え機能付
- X軸移動距離
1,270 mm
(50 in)- Y軸移動距離
660 mm
(25.98 in)- Z軸移動距離
635 mm
(25 in)- 回転速度
24,000 rpm
(150,796 rad.min-1)- 出力
3.7 kW
(5.03 hp)- X軸の移動速度
18 m/min
- Y軸の移動速度
18 m/min
- Z軸の移動速度
18 m/min
- 最大テーブル積載量
1,814 kg
(3,999 lb)- 最大ツール重量
2.5 kg
(5.5 lb)- 総重量
5,761 kg
(12,700.83 lb)
詳細
VR-5は、当社の中型VMCプラットフォームに2軸スピンドルヘッド機能をもたらし、中型部品の輪郭形成のためのコンパクトな5軸機械を構成します。大型フレームのVR-8よりも40%小さいこの機械のフットプリントは、スペースが限られている工場に適しています。
標準機能には、24,000rpmの一体型モータースピンドル、50+1サイドマウントツールチェンジャー、長い加工品と固定具を簡単に支持する1372ｘ610 mm（54インチｘ24インチ）のTスロットテーブルが含まれています。2軸ジンバル式ヘッドは、±245度のC軸回転と±120度のB軸チルトにより、複雑な形状、アンダーカット、5面機械加工など、ほぼあらゆる角度にアクセスでき、B軸とC軸のブレーキにより、3+2加工にも十分な剛性を発揮します。
±245度のC軸回転と±120度のB軸チルト
剛性の高い3+2機械加工用のB軸とC軸のブレーキ
ツールセンターポイント制御を含む
