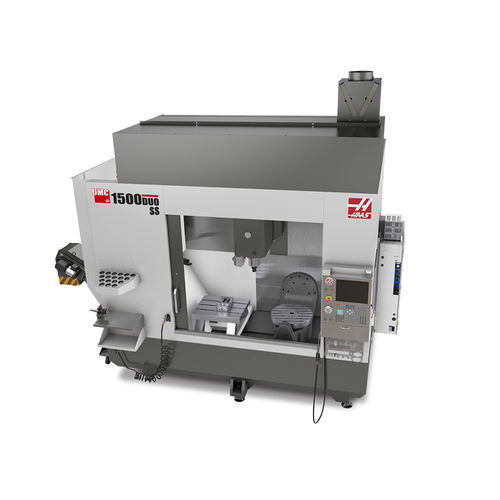

5軸マシニングセンタ UMC-1500SS-DUO汎用BT 40HSK A-63
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- スピンドル
- BT 40, HSK A-63
- ツールステーション数
- 30ツール
- 関連機能
- 切断
- その他の特徴
- 高速, ダイレクトドライブ, 高出力
- X軸移動距離
1,524 mm
(60 in)- Y軸移動距離
508 mm
(20 in)- Z軸移動距離
508 mm
(20 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力
22.4 kW
(30.46 hp)- X軸の移動速度
30,500 mm/min
(20.01 in/s)- Y軸の移動速度
30,500 mm/min
(20.01 in/s)- Z軸の移動速度
30,500 mm/min
(20.01 in/s)- 最大テーブル積載量
300 kg
(661 lb)- 最大ツール重量
5 kg
(11 lb)- ツール交換時間
2.8 s
- 総重量
9,117 kg
(20,099.54 lb)
詳細
Haas UMC-1500SS-DUOは、高速の5軸ユニバーサルマシニングセンターと汎用性の高い3軸立型マシニングセンターの2台の機械を1台で実現する機械です。業界をリードするUMC-750SSユニバーサルマシニングセンターのX軸移動を拡大し、2軸トラニオンの横に813mm×457mmの固定Tスロットテーブルを追加しました。
固定テーブルを使用することにより、5軸材料でのありつぎの切削など、初めての操作用に保持具をセットアップしたり、あるいは5軸部品の第6側面を加工したりすることができます。また、固定テーブルとトラニオンプラッタ(B0で) は高さが同じであるため、両方の部品を固定して、機械のX軸移動をフルに使って長い部品を加工することもできます。
5軸同時加工
パワフルなインラインダイレクトドライブスピンドル
高速2軸トラ二オンテーブル
固定32"×18"（813mm×457mm）Tスロットテーブル
ワイヤレス直感型検査システム付き
