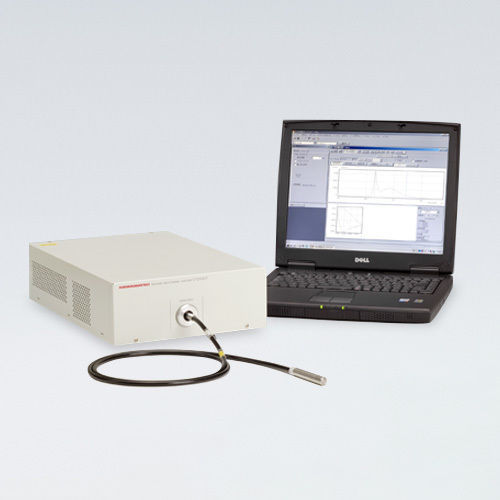

CCD分光器 C10027

研究開発用コンパクトCCD

概要
PMA-12は、分光器と光検出器を一体化したコンパクトなスペクトル測定システムです。高感度により、専用の集光系を用いずに光ファイバを試料に近づけるだけでスペクトル取得が可能です。分光器と光検出器は高い機械精度で製造され、長期安定性を確保します。波長軸およびスペクトル感度は校正済みで、精度の高い測定が行えます。

特長

• 分光器、検出器、電源をコンパクトに一体化
• 複数波長の同時監視が可能なリアルタイム測定
• 光ファイバ対応で簡易な試料結合が可能
• 波長軸およびスペクトル感度の校正済み
• オプション構成により多用途に対応

測定モード

• 標準測定: 光源の発光スペクトル、蛍光、プラズマなどの測定
• 反射測定: 光学フィルタやコーティングの分光反射率測定
• 透過・吸光測定: フィルタ、フィルム、溶液などの分光透過率・吸光度測定
• 色度（光源色）: 照明やLEDの光源色評価
• 色度（物体色）: 塗料、布地、印刷物の色評価

仕様
製品番号: C10027-01 / C10027-02
検出器: BT-CCD リニアイメージセンサ
波長範囲: 200–950 nm (C10027-01), 350–1100 nm (C10027-02)
波長分解能（FWHM）: < 2 nm (C10027-01), < 2.5 nm (C10027-02)
波長精度: < ±0.75 nm
露光時間（内部トリガ）: 19 ms ～ 64 s
チャネル数: 1024
ピクセルサイズ: 24 μm × 2928 μm
冷却温度: -15 ℃
読み出しノイズ（最大）: 16 電子
暗電流（最大）: 32 電子/スキャン（-15 ℃、20 ms時）
AD分解能: 16 bit
分光器: Czerny-Turner 型、F# 4
ファイバ: 付属 SUS 管 Φ12 mm、受光面 Φ1 mm、長さ 1.5 m
外部トリガ: TTL レベル / 高インピーダンス
インターフェース: USB 2.0（1.5 m ケーブル付属）
電源: AC 100–240 V、50/60 Hz
消費電力: 約 70 VA
動作温度: +10 ℃ ～ +30 ℃

スペクトル応答 / 測定例
スペクトル応答曲線および測定例の画像は、装置の典型的な出力と適用例を示します。

技術仕様

• 製品番号: C10027-01、C10027-02
• 検出器: BT-CCD リニアイメージセンサ
• 波長範囲: 200–950 nm (C10027-01)、350–1100 nm (C10027-02)
• 波長分解能（FWHM）: < 2 nm、< 2.5 nm
• 波長精度: < ±0.75 nm
• 露光時間: 19 ms ～ 64 s
• チャネル数: 1024
• ピクセルサイズ: 24 μm × 2928 μm
• 冷却: -15 ℃
• 読み出しノイズ: 16 電子（最大）
• 暗電流: 32 電子/スキャン（最大、-15 ℃、20 ms）
• AD分解能: 16 bit
• 分光器: Czerny-Turner、F 値 4
• ファイバ: Φ12 mm SUS 管、Φ1 mm 受光、1.5 m
• 外部トリガ: TTL / 高インピーダンス
• インターフェース: USB 2.0
• 電源: AC 100–240 V、50/60 Hz
• 消費電力: 約 70 VA
• 動作温度: +10 ℃ ～ +30 ℃
