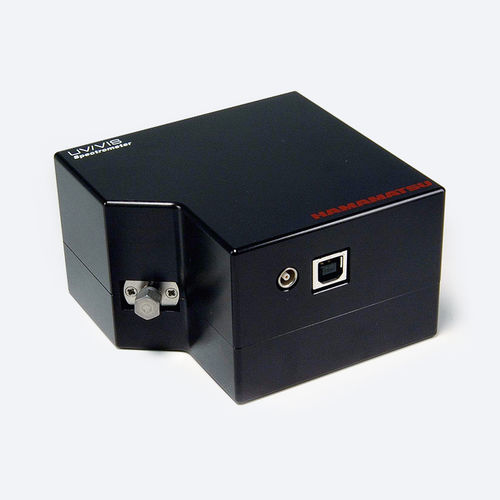

CCD小型分光計 C11697MB

CMOS産業用LED照明用

概要
C11697MBは、光学部品、高感度CMOSイメージセンサ、および駆動回路を統合したコンパクトなポリクロマトグラフです。測定光は光ファイバーでTMシリーズの入射ポートに導かれ、内蔵センサで測定したスペクトルはUSB 2.0経由でPCに出力されデータ取得が可能です。トリガ入力により短時間積分に対応し、パルス光の発光スペクトル測定が可能です。高速読み出しにより生産ラインのLED検査に適しています。評価用ソフトウェアが付属し、DLL仕様は公開されているためカスタムソフトの統合が可能です。

特長

• CCDに匹敵する高感度CMOSイメージセンサを内蔵
• 短時間積分およびパルス光測定用のトリガ入力
• 高速読み出し（約2 ms）
• 同時チャージ積分方式
• 波長換算係数を内蔵メモリに記録
• PC出力用インターフェース：USB 2.0
• 評価用ソフトウェア付属、カスタム統合向けにDLL仕様を提供

測定と使用方法
測定光は光ファイバーでTMシリーズの入射ポートに導入してください。仕様の典型条件：Ta = 25 ℃（特に注記のない限り）。内蔵のトリガ機能と高速読み出しにより、パルス光源の発光スペクトルや短時間積分での測定が可能です。評価用ソフトウェアは測定条件の設定、データ取得・保存、グラフ表示をサポートします。カスタムアプリケーションは提供されたDLL仕様を使用して直接制御とデータ取得が可能です。

仕様（表）

• 分光応答範囲：320〜1000 nm
• 分光分解能（FWHM）典型値：5 nm — 最大：8 nm
• 冷却：非冷却
• A/D分解能：16ビット
• インターフェース：USB 2.0
• 内蔵センサ：高感度CMOSイメージセンサ（総画素数2048）
• 読み出し速度：約2 ms
• 機能：トリガ機能；同時チャージ積分
• 測定条件：Typ. Ta = 25 ℃（特に注記のない限り）

技術仕様

• 型番：C11697MB
• 分光応答範囲：320〜1000 nm
• 分光分解能（FWHM）：典型 5 nm、最大 8 nm
• 検出器：高感度CMOSイメージセンサ、総画素数2048
• A/D分解能：16ビット
• 読み出し速度：高速読み出し 約2 ms
• 冷却：なし（非冷却）
• インターフェース：USB 2.0
• 測定機能：パルス光測定用トリガ機能；同時チャージ積分
• オンボードメモリ：波長換算係数を内蔵メモリに記録
• ソフトウェア：測定制御とデータ保存用の評価ソフトウェア付属；カスタム統合向けにDLL仕様を提供
