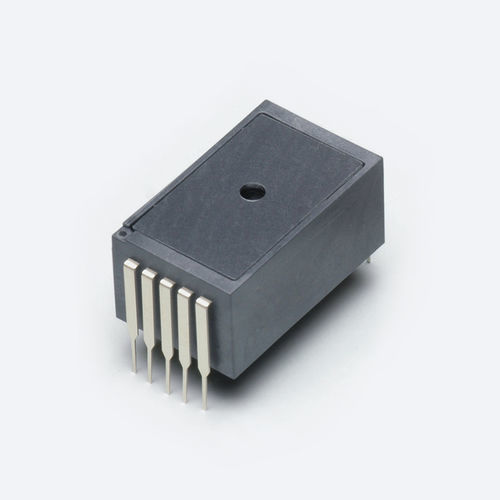

紫外可視小型分光計 C10988MA-01

光学CMOS超コンパクト

概要
MSシリーズは、携帯型・モバイル測定システムへの組み込みを目的に開発されたサムサイズの分光器ヘッドです。MEMS光学とナノインプリントされた回折格子を備えたCMOSリニアイメージセンサーを組み合わせることで、超小型の分光器ヘッドを実現しています。

特長

• サムサイズ（コンパクト）：27.6 × 16.8 × 13 mm
• 軽量：9 g
• スペクトル応答範囲：340〜750 nm
• 分光分解能（表示値）：14 nm（FWHM 最大）、標準 12 nm
• 受光スリットを備えたCMOSリニアイメージセンサー内蔵
• 携帯機器やモバイル測定機器への組み込み設計
• 波長変換係数は試験結果票に記載

説明
MSシリーズは、CMOSリニアイメージセンサー、受光スリット、凸レンズ上に形成されたナノインプリント回折格子を統合し、高度にコンパクトな分光器ヘッドを構成しています。小型化と9 gの質量により、ハンドヘルド機器、ドローン、その他のモバイルプラットフォームなど、スペースや重量が制約される場所への搭載が可能です。本モジュールは冷却非対応で、標準的なラボおよび現場での測定条件（標準周囲条件 Ta = 25 °C、特記ない場合）を想定しています。

仕様

• 型番：C10988MA-01
• スペクトル応答範囲：340〜750 nm
• 分光分解能（FWHM）（標準）：12 nm
• 分光分解能（FWHM）（最大）：14 nm
• 冷却：非冷却
• 内蔵センサー：CMOSリニアイメージセンサー
• 総画素数：256 ピクセル
• 物理寸法：27.6 × 16.8 × 13 mm（サムサイズ）
• 重量：9 g
• 測定条件：標準 Ta = 25 °C、特記ない場合
• 備考：波長変換係数は試験結果票に記載
