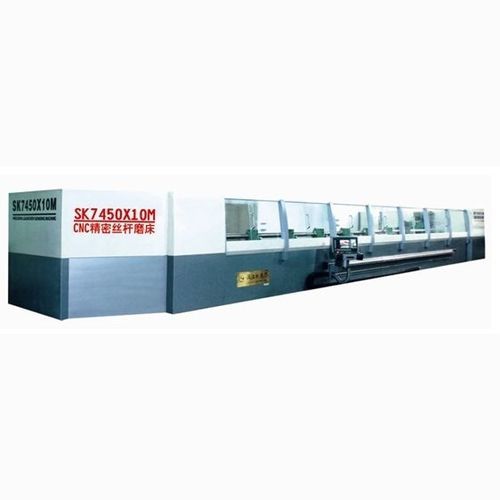

ボールねじ用研削機 SK7450×100

CNC5軸

この機械は主にウィットワースとアクメのねじとボールねじを精密に研削するために使用されます。 NCシステム構成 1、SIEMENS 828D CNCシステムを搭載し、同期3軸を含む5軸で制御されます。 2、プログラマブル軸数 Z軸：ホイールヘッド縦送り (格子目盛付)フルクローズ X軸ホイールヘッドのクロスフィード C軸ワークスピンドルの回転 (角度エンコーダ付) フルクローズ V軸：ドレッサスライダ上下送り W軸：ドレッサスライダ水平送り 上記NC軸のうち、C軸とZ軸は連動して糸運動を行います。ホイールドレッシングは成形ダイヤモンドローラーで行います。 作業精度 中国規格に基づき、ピッチが6mm以下のねじのピッチ誤差はフォロワーより小さい。 V2πp 0.006mm；V300p 0.012mm；ep 0.092mm；Vup 0.060mm ピッチ径の360度回転誤差 0.005mm ねじ全長におけるピッチ径の誤差 0.090mm 粗さRa 0.32μm 技術的特徴 1、静圧軸受で支持された背面砥石軸の採用により、加工面が大幅に向上。 2、ワークヘッド構造の最適化により、主軸回転速度を2倍にし、機械効率を大幅に向上。 3、最適化されたCNC砥石ドレッサは、研削砥石を様々な要求プロファイルにドレスすることができます。 4、オイルチラー、高流量、強力な冷却システム、二重フィルターシステムにより、研削工程における温度の影響を最小限に抑えます。
