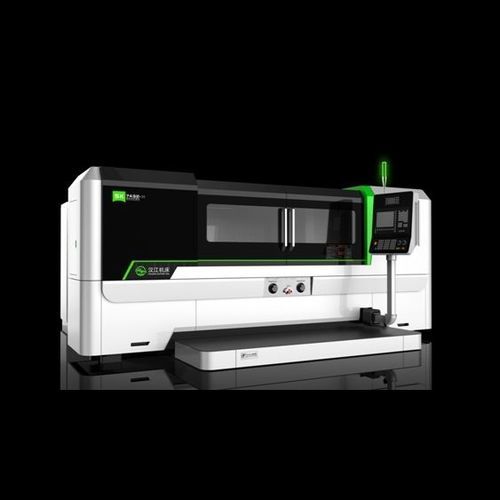

加工用部品研削機 SK series

ボールねじ用CNC3軸

この機械は、主にウィットワースとアクメねじとボールねじを精密に研削するために使用されます。 NCシステム構成 1、SIEMENS 828D CNCシステムを搭載し、3つの同期軸を含む6つのプログラマブル軸で制御されます。 2、プログラマブル軸数 Z軸：テーブル前後移動 (格子目盛付) フルクローズループ X軸砥石台クロスフィード C軸ワークスピンドルの回転 (角度エンコーダ付)フルクローズ A軸：砥石軸旋回 V軸：ドレッサスライダ上下送り W軸：ドレッサスライダ水平送り 上記NC軸のうち、C軸とZ軸は連動して糸運動を行います。ホイールドレッシングは成形ダイヤモンドローラーで行います。 作業精度 1、ボールねじ：P2 (GB/T17587.3-1998) (ISO3408-3:2006)、動的状態で測定。 2、アクメねじP6 (JPB2886-1992) 技術的特徴 1、静圧軸受に支持された背面ホイールスピンドルを採用し、加工面が大幅に向上。 2、ワークヘッド構造の最適化により、主軸回転速度を2倍にし、機械効率を大幅に向上。 3、最適化されたCNC砥石ドレッサは、研削砥石を様々な要求プロファイルにドレスすることができます。 4、オイルチラー、高流量、強力な冷却システム、二重フィルターシステムにより、研削工程における温度の影響を最小限に抑えます。 5、インテリジェントな研削ソフトウェアにより、人とコンピュータのインタラクティブな会話で、砥石ドレスと研削は、利便性と精度で操作することができます。
